Шина медная твердая М1Т 3х20х4000 мм EKF PROxima | SM-3x20

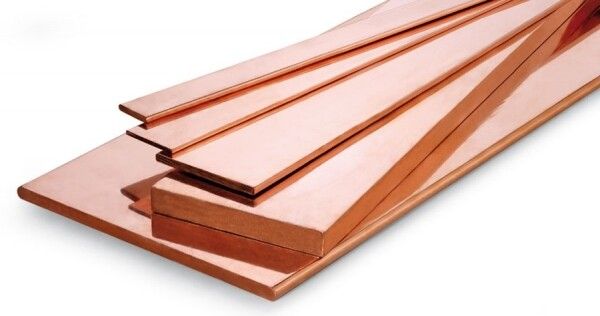

Шина медная твердая М1Т 3х20х4000 мм от EKF серии PROxima - это жесткий проводник из высокопроводящей меди для надежного распределения тока в силовых цепях. Применяется в щитах автоматики, распределительных устройствах и системах бесперебойного питания.

Назначение и область применения

Шина медная твердая М1Т 3х20х4000 мм используется для передачи и распределения электроэнергии между устройствами в силовых щитах. Подходит для создания шинных мостов, подключения автоматических выключателей, УЗО, контакторов и других коммутационных аппаратов. Обеспечивает устойчивый контакт при больших токах, снижает потери и нагрев в сравнении с многожильными кабелями.

Технические характеристики

• Материал: медь (марка М1 - высокочистая, без примесей)
• Форма: прямоугольная пластина
• Размеры: 3 мм (толщина) × 20 мм (ширина) × 4000 мм (длина)
• Номинальный ток: 275 А при температуре +30C
• Исполнение: твердая (не гибкая, требует фиксации на опорах)
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина медная твердая М1Т 3х20х4000 мм совместима с оборудованием, имеющим зажимы под шины 20×3 мм. Для установки требуется крепление через изолирующие опоры или планки - напрямую к металлическому корпусу монтировать нельзя. Концы шины можно резать болгаркой с диском по металлу, после чего зачищать до блеска для обеспечения хорошего контакта. Посадочные отверстия под болты должны соответствовать стандартному шагу 18–20 мм.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ 10434 и IEC 60947. Медь М1 имеет высокую теплопроводность и устойчивость к окислению. Несмотря на то что сама шина не имеет изоляции, она применяется в условиях, где исключен случайный доступ к токоведущим частям - внутри закрытых щитов. Категорически запрещено использовать вне герметичной среды или в местах с риском механического повреждения.

Преимущества

• Высокая проводимость меди - меньше потерь энергии и нагрева
• Жесткая форма позволяет собирать компактные и упорядоченные шинные системы
• Удобство монтажа нескольких аппаратов на одной шине - экономия времени и места
• Стандартные размеры обеспечивают совместимость с большинством модульных устройств EKF и аналогичных брендов

Ограничения применения

• Не подходит для мобильных или вибрационных систем - хрупка при изгибе
• Требует обязательной установки в закрытом щите - открытые участки опасны
• Не рассчитана на переменную нагрузку выше 275 А длительно - возможен перегрев
• Не допускается использование в агрессивных средах (высокая влажность, химические пары) без дополнительной защиты

Примеры использования

• Распределительный щит управления насосной станцией
• Главный входной шинный мост в щите АВР
• Подключение группы автоматов в распределительном щите ЖКХ
• Система бесперебойного питания (UPS) с несколькими выходными группами

Практические советы

• Перед монтажом проверьте, что ширина шины (20 мм) соответствует зажимам ваших автоматов - некоторые модели требуют 15 мм или 25 мм
• При нарезке шины используйте защитные очки и маску - образуется мельчайшая медная пыль
• Обязательно затягивайте болтовые соединения моментом 1,5–2,0 Нм - недотянутый контакт вызывает нагрев, перетянутый - деформирует металл
• Для длинных трасс (более 2 м) рекомендуется устанавливать промежуточные опоры - предотвращает прогиб и механическое напряжение
• Шина медная твердая М1Т 3х20х4000 мм от EKF PROxima - лучший выбор для стационарных объектов, где важны долговечность и безопасность
