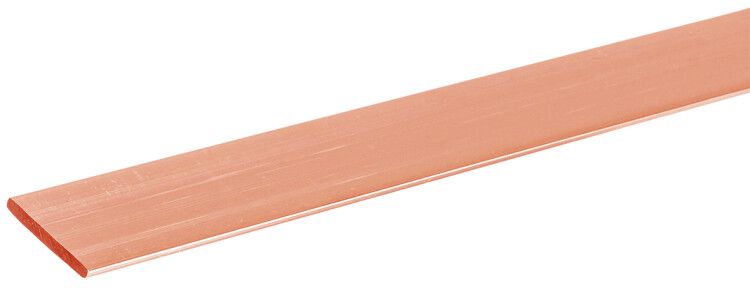

Шина медная твердая М1Т 5х30х4000 мм | YBC10-05-030 IEK

Шина медная твердая М1Т 5х30х4000 мм от IEK - это надежный проводник для передачи больших токов в стационарных электрораспределительных системах. Артикул ybc10-05-030 предназначен для монтажа в щитах, шинопроводах и распределительных устройствах, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Шина медная твердая М1Т 5х30х4000 мм используется для создания жестких токоведущих трасс в распределительных устройствах. Применяется в НКУ, силовых щитах, шинопроводах и системах электроснабжения промышленных объектов, жилых и общественных зданий. Подходит для соединений между автоматическими выключателями, рубильниками, контакторами и другими компонентами высокой мощности.

Технические характеристики

• Материал: медь марки М1Т по ГОСТ 434 и ГОСТ 859 - высокая проводимость и минимальное сопротивление
• Форма: плоская, прямоугольного сечения 5×30 мм
• Площадь поперечного сечения: 150 мм2
• Номинальный ток: до 530 А при нормальных условиях эксплуатации
• Длина: 4000 мм
• Срок службы: 50 лет - обеспечивается за счет однородной структуры меди и отсутствия сварных швов

Совместимость и монтаж

Шина медная твердая М1Т 5х30х4000 мм совместима с контактными элементами, рассчитанными на ширину 30 мм и толщину 5 мм. Для крепления используются болтовые соединения с гроверами и шайбами, соответствующими стандартным отверстиям. Установка требует фиксации на изоляционных опорах или специальных кронштейнах. Обязательно соблюдать шаг между точками крепления - не более 1 метра для предотвращения прогиба. При сборке шинных трасс важно сохранить одинаковый уровень всех секций, чтобы избежать перекосов при затяжке.

Безопасность и стандарты

Производится в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует соответствие требованиям к составу меди, чистоте поверхности и механической прочности. Шина не содержит вредных примесей, безопасна при работе в закрытых помещениях. Соответствует правилам ПУЭ для токоведущих частей в распределительных устройствах напряжением до 1000 В.

Преимущества

• Высокая теплопроводность - снижает риск перегрева при длительной нагрузке
• Жесткая форма - исключает деформацию при монтаже и эксплуатации
• Стандартные размеры - легко интегрируется в готовые решения от IEK и других производителей
• Долгий срок службы - не требует замены в течение всего срока эксплуатации оборудования
• Легко обрабатывается - можно резать, гнуть и сверлить при необходимости

Ограничения применения

• Не предназначена для мобильных или вибрационных установок - возможна усталостная трещина при постоянном движении
• Не рекомендуется для открытого монтажа вне помещений без защиты от атмосферных воздействий - хотя медь устойчива к коррозии, оксидная пленка увеличивает сопротивление контакта
• Требует точного расчета нагрузки - превышение 530 А может вызвать нагрев и повреждение изоляции соседних элементов
• Не подходит для переменного тока выше 1000 В - требуется применение изоляторов и других решений для высоковольтных систем

Примеры использования

• Главный входной шинопровод в распределительном щите 400/230 В промышленного цеха
• Распределение тока от главного автомата к групповым рубильникам в ЖКХ
• Связка между преобразователем частоты и двигателем в системе управления конвейера
• Объединение нескольких модулей НКУ в единую шинную трассу

Практические советы

• Перед монтажом проверьте чистоту контактных поверхностей - удалите оксидную пленку металлической щеткой
• Затягивайте болты равномерно и по моменту, указанному в документации на оборудование - переусилие может деформировать шину
• При использовании нескольких шин параллельно - убедитесь, что все они имеют одинаковую длину и сечение
• Для длинных трасс (более 2 м) предусмотрите компенсационные участки или гибкие переходы - температурное расширение меди может вызывать напряжение в креплениях
• Артикул ybc10-05-030 подходит для замены аналогичных изделий других брендов - главное, чтобы размеры 5×30 мм и длина 4000 мм совпадали
