Шина "N" нулевая в изоляторе 8х12мм 4 группы | SQ0801-0021 TDM

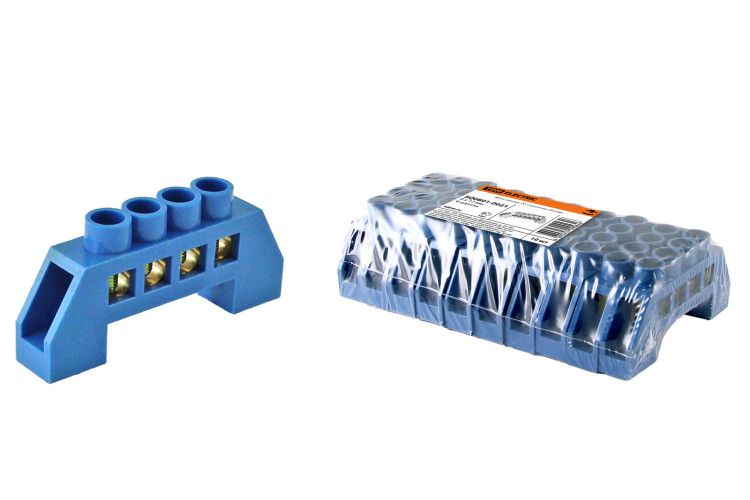

Шина нулевая в изоляторе 8×12 мм 4 группы от TDM ELECTRIC (арт. sq0801-0021) предназначена для надёжного распределения нулевого провода в электроустановках. Её компактная конструкция с изолированным основанием обеспечивает безопасную коммутацию до четырёх проводников в одном устройстве.

Назначение и область применения

Шина нулевая в изоляторе 8×12 мм 4 группы используется для создания единой точки подключения нулевых проводников в электрических щитах, распределительных устройствах и технологических сборках. Подходит для установки внутри силовых шкафов, автоматизированных систем управления и оборудования с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество контактных групп: 4
• Способ подключения: винтовой зажим
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхности
• Цвет изоляции: синий (стандарт для N-проводника)
• Подключение проводов: до 6 мм2 - 4 канала; до 10 мм2 - 2 канала
• Контактная часть: латунь с содержанием меди ≥57%
• Прижимные винты: оцинкованная сталь
• Основание изолятора: самозагасающий пластик
• Зашита контактов: да (защита от случайного прикосновения)

Совместимость и монтаж

Устройство устанавливается прямо на стенку шкафа или на DIN-рейку (при наличии соответствующего крепления). Для монтажа требуется минимальный свободный объем вокруг корпуса - около 10 мм с каждой стороны. Кабели должны иметь жилы сечением от 0,5 мм2 до 10 мм2. Убедитесь, что зачищенная часть жилы полностью помещается в зажим - перегрузка или недостаточная зачистка снижают надёжность соединения.

Безопасность и стандарты

Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям - все контакты закрыты изоляцией. Материалы соответствуют требованиям пожаробезопасности: изоляционное основание выполнено из материала, не поддерживающего горение. Шина рассчитана на работу в условиях согласно ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Чёткая цветовая маркировка (синий) исключает путаницу с фазными шинами
• Высокая плотность подключений - четыре точки на одной шине экономят место в шкафу
• Латунные контакты обеспечивают долгую службу даже при циклических нагрузках
• Оцинкованные винты предотвращают коррозию в условиях повышенной влажности
• Стандартный форм-фактор совместим с большинством типовых шкафов

Ограничения применения

• Не предназначен для работы при температуре выше +60 C
• Не допускается использование с проводниками больше 10 мм2 - попытки затянуть более толстые жилы повредят зажим
• Не рекомендовано применение вне закрытых щитов - открытое расположение увеличивает риск механического повреждения
• Не поддерживается подключение многожильных проводов без наконечников - возможна деформация жил

Примеры использования

• Распределение PEN-проводника в этажном щите многоэтажного дома
• Центральная точка подключения нулей на станке с ЧПУ
• Формирование нулевой шины в распределительном пункте пищевого производства
• Компонент системы защиты в контроллере HVAC

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте только провода до 10 мм2
• Затягивайте винты усилием руками - переусиливать нельзя, чтобы не треснула латунь
• Если используются многожильные провода - обязательно применяйте наконечники типа НШВИ
• Проверяйте герметичность места установки - влагопроникающие участки требуют дополнительной защиты IP54+
• При замене старой шины сохраняйте порядок подключения - пометьте провода перед демонтажом
