Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-12-У2 NO-222-69 син. (уп.10шт) Эра Б0033448

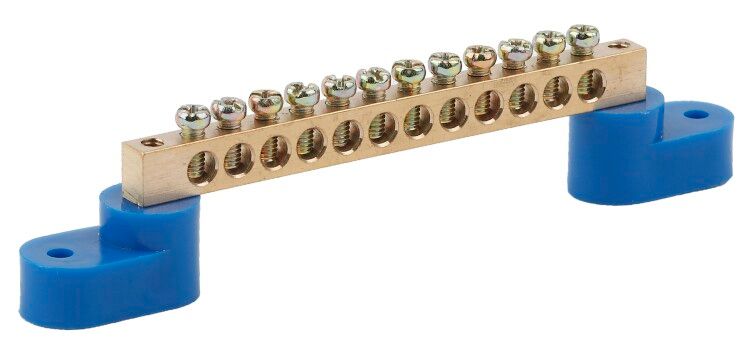

Шина ноль на двух угловых изоляторах ШНИ-8х12-12-У2 синий от ЭРА - надёжный элемент для сборки нулевой шины в распределительных щитах. Применяется там, где требуется безопасное и компактное соединение нескольких нулевых и защитных проводников с сечением до 25 мм2.

Назначение и область применения

Шина ноль на двух угловых изоляторах ШНИ-8х12-12-У2 синий используется для создания централизованного соединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Подходит для установки в бытовые, коммерческие и промышленные распределительные устройства. Может применяться в системах TN-S и TN-C-S. Также допускается использование для фазных проводников при необходимости, если соблюдены требования по изоляции и нагреву.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Сечение подключаемых проводников: 10–25 мм2 - совместима с большинством стандартных медных жил
• Количество контактов: 12 - позволяет подключить до двенадцати проводов
• Толщина шины: 12 мм - достаточна для механической прочности и теплоотвода
• Просвет от задней панели: 14 мм - обеспечивает свободный доступ для монтажа и вентиляцию
• Изоляция: да - контакты расположены на пластиковом изоляторе из самозатухающего материала
• Поверхность контакта: необработанная - требует плотного затягивания болтов для надёжного контакта
• Способ монтажа: крепление через угловые изоляторы - не предполагает DIN-рейку

Совместимость и монтаж

Шина ноль на двух угловых изоляторах ШНИ-8х12-12-У2 синий монтируется на стенку щита с помощью встроенных крепёжных отверстий в изоляторах. Для установки нужны два винта M4 или аналогичных. Убедитесь, что глубина посадки соответствует толщине стенки щита - просвет в 14 мм позволяет использовать шины даже в тонкостенных корпусах. Кабельные наконечники должны иметь внутренний диаметр 5–6 мм, чтобы подходить к болтам. Не используйте гильзы с зауженным входом - возможен плохой контакт. Затяжка болтов - моментом 0,8–1,2 Нм; переусиливать нельзя - можно повредить латунь.

Безопасность и стандарты

Изделие выполнено из материалов, соответствующих требованиям безопасности по ГОСТ Р 50030.2 и IEC 60947-7-1. Самозатухающий пластик изолятора снижает риск распространения пламени. Отсутствие открытых токоведущих частей после монтажа исключает случайное прикосновение. Соответствует классу защиты IP20 при правильном монтаже внутри закрытого щита.

Преимущества

• Высокая надёжность контактов благодаря латунному основанию
• Удобство обслуживания - каждый контакт доступен для проверки и замены
• Стандартное сечение 10–25 мм2 покрывает большинство задач в жилых и офисных щитах
• Цвет синий - визуально отличается от фазных шин, снижает вероятность ошибки при подключении
• Изолированная конструкция - не требует дополнительных изоляционных планок

Ограничения применения

• Не предназначен для работы вне закрытых щитов - не имеет защиты от внешних воздействий выше IP20
• Не рекомендуется для постоянной нагрузки ближе к 125 А в условиях высокой температуры окружающей среды (>40 C)
• Не подходит для автоматических щитов с DIN-рейкой - требует самостоятельного крепления
• Не применяется для многожильных проводов без наконечников - возможен обрыв жил при затяжке
• Не следует использовать в помещениях с повышенной влажностью без герметизации щита

Примеры использования

• Подключение нулевых проводов от автоматов в квартирном щите
• Объединение защитных заземлителей в промышленном щите станка
• Распределение PEN-проводника в щите дома с системой TN-C-S
• Сборка нулевой шины в распределительных пунктах торгового центра

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод (менее 10 мм2) может выпасть из зажима, слишком толстый (более 25 мм2) - не войдёт
• Используйте наконечники типа НШВИ или НШВ - они обеспечивают равномерное давление на контакт
• После монтажа проверьте все соединения отверткой - слабый контакт вызывает нагрев
• При использовании в щитах с несколькими шинами - располагайте ШНИ-8х12-12-У2 синий ниже фазных, чтобы минимизировать риск путаницы
• Артикулы no-222-69 и б0033448 - один и тот же продукт, различаются только в каталогах поставщика
