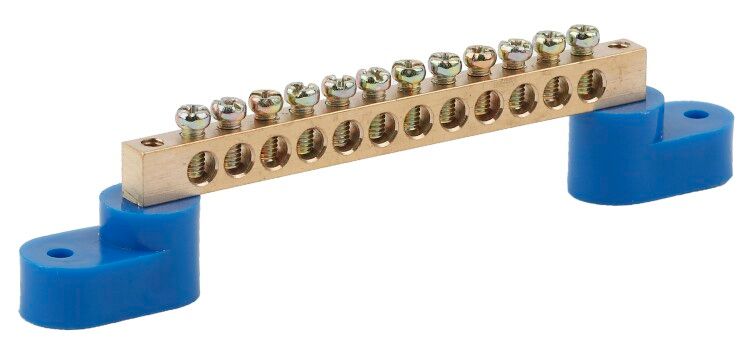

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-4-У2 NO-222-65 син. (уп.20шт) ЭРА Б0033444

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-4-У2, синяя от бренда ЭРА - это надёжный элемент для сборки нулевой шины в распределительных щитах. Продукт обеспечивает безопасное и прочное соединение нулевых проводников сечением до 25 мм2, рассчитан на ток до 125 А и соответствует требованиям промышленного монтажа.

Назначение и область применения

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-4-У2, синяя используется для создания централизованной точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в бытовые, коммерческие и промышленные распределительные устройства. Часто применяется в щитах автоматики, системах освещения, насосных станциях и на участках с повышенными требованиями к надёжности заземления.

Технические характеристики

• Материал: Латунь - обеспечивает хорошую электропроводность и устойчивость к окислению.
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева.
• Номинальное напряжение: 400 В - допустимо для трёхфазных сетей 230/400 В.
• Сечение подключаемого провода: 10–25 мм2 - совместима с большинством медных жил, используемых в силовой проводке.
• Количество контактов: 4 - позволяет подключить четыре проводника без необходимости использования перемычек.
• Толщина шины: 12 мм - достаточна для механической жесткости и теплопередачи.
• Просвет от задней панели: 14 мм - обеспечивает свободный доступ для монтажа и предотвращает замыкание на металлический корпус щита.
• Изоляция: Да - контактная часть изолирована от монтажной поверхности с помощью пластикового изолятора.
• Цвет: Синий - стандартизированная цветовая маркировка для нулевого проводника (по IEC 60446).
• Поверхность контакта: Необработанная - требует плотного затягивания болтов для надёжного контакта; не покрыта антикоррозийным слоем.

Совместимость и монтаж

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-4-У2, синяя монтируется на DIN-рейку или крепится через отверстия в стенке щита. Установка возможна в любых типах распределительных устройств с внутренним пространством более 14 мм от задней стенки. Для монтажа используются стандартные болты M6 или M8 (не входят в комплект). Кабельные наконечники должны иметь подходящий размер под винтовой зажим - рекомендуются наконечники для сечения 10–25 мм2. Не требуется специальный инструмент, но важно соблюдать момент затяжки - недостаточно tight = плохой контакт, слишком сильно - риск повреждения латуни.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика, что снижает риск распространения пламени при аварии. Соответствует основным требованиям безопасности ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Шина не имеет сертификата UL или CE, но её применение в России и странах СНГ полностью легально при условии правильного монтажа в соответствии с ПУЭ.

Преимущества

• Высокая долговечность благодаря материалу - латунь не теряет проводимость со временем.
• Изолированный монтаж исключает случайные замыкания на корпус щита.
• Чёткая цветовая маркировка (синий) ускоряет диагностику и обслуживание.
• Четыре контакта позволяют отказаться от использования перемычек, снижая число точек отказа.
• Стандартные габариты обеспечивают совместимость с большинством щитов отечественного производства.

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна деформация изолятора.
• Не рекомендуется для открытого монтажа вне щита - отсутствует степень защиты IP.
• Не подходит для частых демонтажей - необработанная поверхность контакта со временем изнашивается.
• Запрещён монтаж в помещениях с агрессивной средой (высокая влажность, химические пары) без дополнительной герметизации.
• Не совместим с алюминиевыми проводниками - возможна электрохимическая коррозия.

Примеры использования

• Подключение нулевых проводников от автоматических выключателей в квартирном щите.
• Объединение PE-проводников в щите управления лифтом.
• Распределение нуля между несколькими группами освещения в офисном помещении.
• Сборка нулевой шины в щитах для оборудования с частотными преобразователями.

Практические советы

• Перед монтажом проверьте, чтобы глубина щита была больше 14 мм - иначе шина будет упираться в заднюю стенку.
• Используйте наконечники с изоляцией для проводов 16–25 мм2 - так проще избежать замыкания на соседние контакты.
• После монтажа обязательно проверьте затяжку всех винтов - особенно после первого включения, когда металл немного “усаживается”.
• Если в щите много проводов, не перегружайте все 4 контакта - лучше использовать две шины параллельно, чем один контакт с 6+ проводами.
• Артикулы no-222-65 и б0033444 - это одни и те же изделия, просто разные номера поставщика. Убедитесь, что заказываете именно ШНИ-8х12-4-У2, синяя - другие модели имеют другое количество контактов или цвет.
