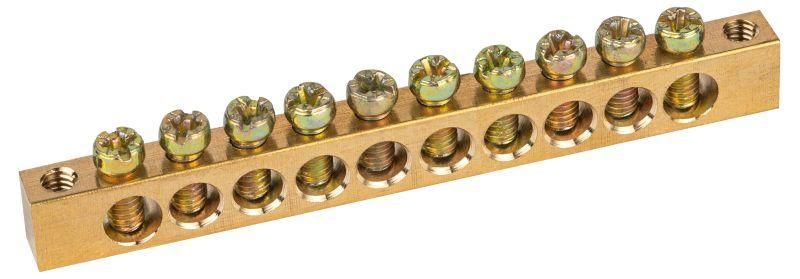

Шина NO-122-04 PEN земля-ноль 6х9мм 10/2 латунная с креплениями по краям | Б0047218 ЭРА

Шина NO-122-04 PEN земля-ноль 6х9 мм 10/2 латунная с креплениями по краям - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Произведена компанией ЭРА, артикул б0047218, предназначена для постоянного соединения проводов сечением до 16 мм2 при токе до 100 А.

Назначение и область применения

Шина NO-122-04 PEN земля-ноль 6х9 мм 10/2 латунная с креплениями по краям используется для создания единой точки соединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах автоматики, на производствах с высокой плотностью подключений. Позволяет заменить множество одиночных ответвлений одним компактным решением.

Технические характеристики

• Номинальный ток: 100 А
• Материал: латунь Л56 - высокая проводимость, устойчивость к окислению
• Сечение шины: 6 × 9 мм
• Толщина: 9 мм - обеспечивает механическую прочность
• Количество точек подключения: 10 (10 отверстий)
• Сечение подключаемых проводников: 6–16 мм2
• Диаметр отверстий для входящих проводов: 6 мм
• Диаметр отверстий для отходящих проводов: 4 мм
• Поверхность контакта: необработанная - требует правильного затягивания винтов
• Способ монтажа: непосредственная установка на DIN-рейку или стенку
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращает повреждение жил

Совместимость и монтаж

Шина NO-122-04 PEN земля-ноль 6х9 мм 10/2 латунная с креплениями по краям крепится через отверстия в краях корпуса - можно закрепить на DIN-рейке с помощью специальных кронштейнов или прямо на металлическом основании щита. Для подключения используйте провода сечением 6–16 мм2. Входящие провода (например, от главного ввода) подключаются через отверстия Ø6 мм, отходящие - через Ø4 мм. Убедитесь, что изоляция срезана точно до метки, чтобы не заходить на контактную поверхность. Затягивайте винты моментом 0,8–1,2 Нм - недостаточная затяжка вызывает нагрев, избыточная - деформацию латуни.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шинного оборудования. Латунь Л56 обеспечивает стабильную проводимость и термическую устойчивость при длительной нагрузке до 100 А. Отсутствие покрытия на контактной поверхности не снижает безопасность - при правильном монтаже образуется надёжный металл-металл контакт. Не рекомендуется использовать в средах с повышенной коррозионной активностью (например, в сырых цехах без защиты).

Преимущества

• Высокая теплопроводность латуни снижает риск перегрева при максимальной нагрузке
• Скруглённые винты не перекусывают многожильные провода, особенно важны для медных гибких жил
• Удобная компоновка: 10 отверстий позволяют объединить до 10 цепей без удлинителей
• Жесткая конструкция 9 мм толщиной не прогибается при сборке
• Крепления по краям обеспечивают устойчивость даже при большом количестве подключенных проводов

Ограничения применения

• Не предназначен для переменного тока выше 100 А - превышение вызывает перегрев и деформацию
• Не следует применять в условиях постоянной влажности без герметизации щита - латунь окисляется, хотя медленнее меди
• Запрещено использовать с алюминиевыми проводниками - возможна электрохимическая коррозия
• Не подходит для частого демонтажа - многократные переподключения снижают надёжность контакта
• Отсутствие изолирующего покрытия требует соблюдения минимальных зазоров между фазными элементами

Примеры использования

• Объединение всех PE-проводников от розеток в квартире перед выходом в этажный щит
• Подключение нулевых проводов от нескольких автоматических выключателей в щите офиса
• Распределение N-провода от вводного автомата к групповым устройствам в промышленном щите
• Формирование общей шины PEN в системе TN-C-S после ввода в здание

Практические советы

• Перед монтажом проверьте соответствие сечения провода и отверстия: 6 мм - для 10–16 мм2, 4 мм - для 6–10 мм2
• Используйте крестовые отвёртки с регулируемым крутящим моментом - не допускайте “перекручивания”
• При использовании многожильных проводов - обязательно запрессуйте наконечники типа НШВИ
• После монтажа сделайте контрольную проверку температуры контактов через 1–2 часа работы под нагрузкой
• Для удобства обслуживания пометьте каждое отверстие этикеткой - указывайте номер группы или оборудование
• Шина NO-122-04 PEN земля-ноль 6х9 мм 10/2 латунная с креплениями по краям совместима с любыми стандартными DIN-рейками и щитами ЭРА, IEK, Schneider Electric
