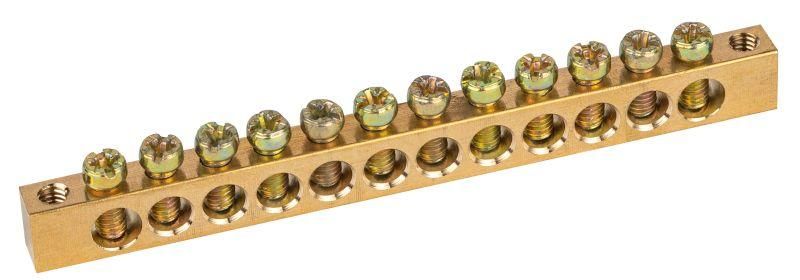

Шина NO-122-05 PEN земля-ноль 6х9мм 12/2 латунная с креплениями по краям | Б0047219 ЭРА

Шина PEN земля-ноль 6х9мм 12/2 латунная с креплениями по краям NO-122-05 от ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот тип шины используется там, где важно сохранить целостность системы TN-C-S или TN-S, обеспечивая безопасное и долговечное соединение нескольких проводов в одном месте.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 12/2 латунная с креплениями по краям NO-122-05 служит для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Подходит для использования в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах автоматизации, на производствах с высокой плотностью подключений.

Из-за наличия двух типов отверстий (для входящих и отходящих проводов) её удобно применять там, где требуется раздельное подключение основной группы проводов и ответвлений - особенно когда нужно соблюдать требования ПУЭ к разделению N и PE после главного заземления.

Технические характеристики

• Материал: латунь Л56 - обеспечивает хорошую электропроводность и устойчивость к окислению;
• Сечение шины: 6×9 мм - достаточное для пропуска тока до 100 А без перегрева;
• Номинальный ток: 100 А - соответствует нагрузкам типичных квартирных и малых промышленных щитов;
• Количество контактов: 12 - 6 отверстий для входящих проводов, 6 для отходящих (по 2 на каждую точку);
• Диаметр отверстий:
  • Для входящих проводников: 6 мм - рассчитано на провода сечением до 16 мм2;
  • Для отходящих проводников: 4 мм - подходят провода от 0,5 до 16 мм2;
• Толщина: 9 мм - гарантирует механическую прочность при затяжке винтов;
• Поверхность контакта: необработанная - требует осторожной затяжки, чтобы не повредить изоляцию;
• Прижимные винты: оцинкованная сталь с округлой головкой - предотвращают перекусывание жил проводов;
• Способ монтажа: непосредственная установка на DIN-рейку или через крепления по краям.

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 12/2 латунная с креплениями по краям NO-122-05 совместима с большинством стандартных DIN-реек. Крепления по краям позволяют закрепить её болтами прямо на металлическом корпусе щита - это удобно при использовании щитов без рейки или при необходимости усиленной фиксации.

Подключение проводов:

• Для входящих проводов (большие отверстия Ø6 мм): используйте провода сечением 6–16 мм2; затягивайте винты моментом около 0,8–1,2 Нм;
• Для отходящих проводов (меньшие отверстия Ø4 мм): допустимы провода от 0,5 до 16 мм2 - лучше использовать одножильные или хорошо подготовленные многожильные;
• Перед подключением зачистите жилы на 8–10 мм, удалите оксидную плёнку с латуни при первом монтаже;
• Не затягивайте винты слишком сильно - латунь мягче стали, есть риск деформации гнезд.

Безопасность и стандарты

Шина выполнена из медицинской латуни Л56, которая соответствует требованиям ГОСТ 15527 и рекомендациям ПУЭ для устройств заземления. Применение оцинкованных винтов снижает риск электрохимической коррозии при контакте с медными проводниками. Устройство не имеет сертификации по IEC 60947-7-1, но его конструкция соответствует принципам безопасности, принятым в России для внутренних распределительных систем.

Преимущества

• Высокая теплопроводность латуни обеспечивает равномерное распределение тока между всеми контактами;
• Раздельные отверстия для входящих и отходящих проводов упрощают организацию цепей и минимизируют путаницу при обслуживании;
• Округлая форма головок винтов защищает изоляцию проводов от повреждений;
• Жесткая конструкция с толщиной 9 мм не прогибается даже при подключении нескольких толстых проводов;
• Крепления по краям дают возможность установки вне DIN-рейки - полезно при модернизации старых щитов.

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности или открытых площадках - отсутствует защита IP;
• Не следует использовать в сетях с током выше 100 А - возможен перегрев и оплавление контактов;
• Не рекомендуется для многожильных проводов без наконечников - существует риск выдавливания жил при затяжке;
• Не подходит для частого демонтажа - латунные гнезда со временем теряют удерживающую способность;
• Не заменяет полноценную шину PE или N в системах IT - только для TN-C-S/TN-S.

Примеры использования

• Этажный распределительный щит в многоэтажном доме - сбор всех нулевых проводов от квартир и заземляющих контуров;
• Щит управления насосной станцией - объединение защитных проводников от трёх двигателей и одного УЗО;
• Автоматизация производственного участка - подключение заземления от нескольких датчиков и исполнительных механизмов;
• Обновление старого щита - вместо “скруток” и “петель” из проводов используется компактная и надёжная шина.

Практические советы

• Перед установкой проверьте соответствие сечения проводов отверстиям - не пытайтесь запихнуть 25 мм2 в отверстие Ø6 мм;
• Для многожильных проводов используйте наконечники типа НШВИ - это продлит срок службы контакта;
• При первом монтаже протрите поверхность латуни спиртом - удаление оксида улучшает контакт;
• Если щит установлен на стене, закрепляйте шину двумя болтами через крепления - так она не будет вибрировать;
• Проверяйте затяжку винтов через год после установки - латунь слегка “оседает” под давлением;
• Не смешивайте эту шину с другими марок в одном щите - различаются шаги отверстий и глубина резьбы.
