Шина NO-122-09 PEN земля-ноль 6х9мм 20/2 латунная с креплениями по краям | Б0047223 ЭРА

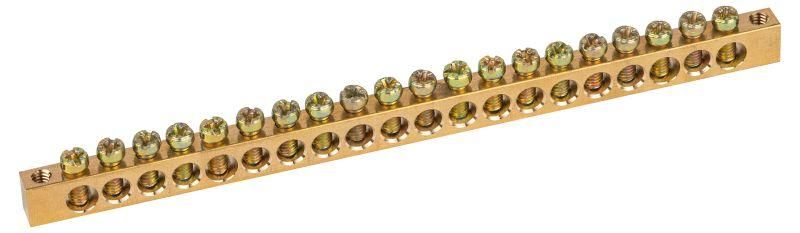

Шина PEN земля-ноль 6х9мм 20/2 латунная с креплениями по краям NO-122-09 от ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот компонент обеспечивает безопасное и долговечное соединение при высоких нагрузках, особенно там, где важно минимизировать число точек подключения.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 20/2 латунная с креплениями по краям NO-122-09 используется для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Подходит для систем TN-C-S и TN-S, где требуется единая точка подключения всех заземляющих и нулевых жил. Применяется в бытовых, коммерческих и промышленных электроустановках - например, в этажных щитах, щитах управления станками, системах автоматизации и на объектах с повышенными требованиями к безопасности.

Технические характеристики

• Сечение медной части: 6×9 мм
• Материал: латунь Л56 - высокая проводимость, коррозионная стойкость
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Количество точек подключения: 20 - 10 входных и 10 выходных отверстий
• Диаметр отверстий для входных проводников: 6 мм - подходит для проводов до 16 мм2
• Диаметр отверстий для выходных проводников: 4 мм - оптимально для проводов 6–10 мм2
• Толщина шины: 9 мм - обеспечивает механическую прочность и теплоотвод
• Поверхность контакта: необработанная - требует плотного затягивания винтов для надёжного контакта
• Способ монтажа: непосредственная установка на DIN-рейку или через крепления по краям

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 20/2 латунная с креплениями по краям NO-122-09 монтируется прямо на DIN-рейку или крепится болтами к корпусу щита через предусмотренные отверстия по краям. Для подключения используются винты из оцинкованной стали с округлой головкой - они предотвращают повреждение изоляции и жил провода. Убедитесь, что сечение подключаемого провода находится в диапазоне 6–16 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке. Каждый винт рассчитан на один проводник; не допускается подключение нескольких жил в одно отверстие.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунь Л56 обеспечивает стабильную электропроводность даже при циклических нагрузках. Отсутствие покрытия на поверхности контакта снижает риск оксидирования, но требует регулярной проверки затяжки винтов при первичном запуске и далее каждые 1–2 года. Шина не предназначена для работы в условиях постоянной влаги без защиты корпуса.

Преимущества

• Высокая теплостойкость латуни - меньше нагревается при нагрузке 100 А
• Чёткая разница между входными (6 мм) и выходными (4 мм) отверстиями - снижает вероятность путаницы при монтаже
• Удобные крепления по краям - позволяют устанавливать шину вне зависимости от наличия DIN-рейки
• Округлая форма винтов - защищает провода от перекусывания и повреждения
• Снижение числа переходных соединений - уменьшает риск возгорания и потерь энергии

Ограничения применения

• Не использовать в помещениях с высокой влажностью без герметизации корпуса щита
• Запрещено применять для токов выше 100 А - возможен перегрев и деформация
• Не рекомендуется для подключения проводов менее 6 мм2 - слишком большие отверстия снижают контактное давление
• Не совместима с алюминиевыми проводами - материал шины не предназначен для гальванической пары Al/Cu
• Не следует использовать как основную фазную шину - предназначена только для PEN/N/PE

Примеры использования

• Подключение всех PE-проводников от розеток в квартирном щите
• Объединение N-проводников от группы освещения и бытовой техники
• Распределение нуля и заземления в щите управления насосной станцией
• Финальное соединение PEN-проводника после входного автомата перед распределением по группам

Практические советы

• Перед установкой протрите контакты шины сухой тряпкой - удалите следы производства
• Затягивайте винты моментом 0,8–1,2 Нм - недостаточно туго = плохой контакт, слишком сильно = повреждение резьбы
• Используйте наконечники типа НШВИ для многожильных проводов - это гарантирует равномерное давление
• Проверьте соответствие диаметра отверстий и сечения провода: 6 мм - максимум 16 мм2, 4 мм - до 10 мм2
• При замене старой шины - отключите питание, снимите все провода, пометьте их, чтобы не перепутать N и PE
• NO-122-09 от ЭРА - одна из немногих моделей с двойным шагом отверстий; это удобно при смешанной нагрузке
