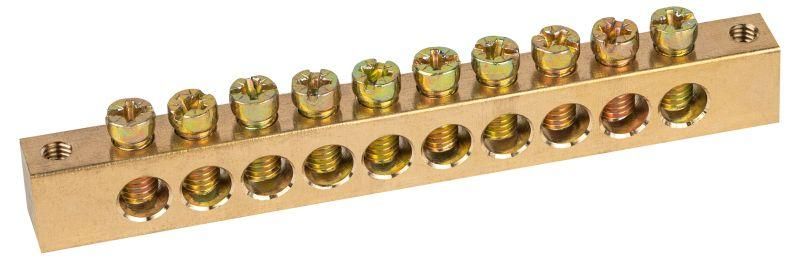

Шина NO-122-22 PEN земля-ноль 8х12мм 10/2 латунная крепеж по краям | Б0047237 ЭРА

Шина PEN земля-ноль 8х12мм 10/2 латунная с крепежом по краям NO-122-22, ЭРА - это надежный компонент для организации совмещенного нулевого и защитного проводника в электрических щитах. Разработана для постоянного соединения множества проводников с высокой механической прочностью и стабильным контактом, изделие подходит как для новых монтажей, так и для модернизации существующих распределительных устройств.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 10/2 латунная с крепежом по краям NO-122-22, ЭРА используется для объединения нулевых (N) и защитных (PE) проводников в одном месте - то есть реализует функцию совмещенного PEN-проводника. Применяется в силовых щитах жилых, общественных и промышленных объектах, где требуется централизованное подключение множества кабелей: например, на входе в дом, в этажных щитках, на распределительных пунктах.

Технические характеристики

• Сечение шины: 8×12 мм
• Материал: латунь Л56 - обеспечивает хорошую электропроводность и коррозионную стойкость
• Толщина: 12 мм - гарантирует механическую жесткость и теплоотвод
• Номинальный ток: 125 А - допустимый длительный ток при нормальных условиях эксплуатации
• Количество точек подключения: 10 - 5 входящих и 5 отходящих
• Диаметр отверстий для входящих проводников: 7,5 мм - рассчитан на провода до 22 мм2
• Диаметр отверстий для отходящих проводников: 5 мм - подходит для проводов меньшего сечения
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надежного контакта
• Материал винтов: оцинкованная сталь - защищены от коррозии, форма головки предотвращает повреждение жил

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 10/2 латунная с крепежом по краям NO-122-22, ЭРА монтируется непосредственно на DIN-рейку или крепится болтами к корпусу щита через отверстия по краям. Для подключения используются провода сечением до 22 мм2 - они вставляются в отверстия Ø7,5 мм и фиксируются винтами. Отходящие провода (до 10 мм2) подсоединяются через отверстия Ø5 мм. Убедитесь, что площадь контакта между жилой и винтом полностью покрыта - не используйте многожильные провода без наконечников.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутирующих устройств в распределительных системах. Латунная основа и оцинкованные винты обеспечивают безопасную работу при температуре от -25C до +70C. Шина не предназначена для автоматического отключения - её использование должно сочетаться с УЗО и автоматическими выключателями.

Преимущества

• Высокая теплостойкость латуни снижает риск перегрева при нагрузке до 125 А
• Удобная компоновка: 10 точек подключения позволяют организовать порядок без “паутин” из проводов
• Форма винтов исключает перекусывание медных жил - продлевает срок службы соединений
• Жесткая конструкция минимизирует вибрационные потери контакта
• Подходит для частых проверок и обслуживания - легко доступны все точки подключения

Ограничения применения

• Не использовать в помещениях с повышенной влажностью без дополнительной защиты (например, герметичного кожуха)
• Не применять для токов выше 125 А - возможен перегрев и деформация
• Не рекомендуется подключать одновременно алюминиевые и медные провода - риск гальванической коррозии
• Не монтировать рядом с источниками сильных электромагнитных помех без экранирования
• Не использовать как замену главной заземляющей шине (ГЗШ) в случае отсутствия проектного решения

Примеры использования

• Объединение всех N-проводников от розеточных групп в квартирном щите
• Централизованное подключение PE-проводников от светильников, бытовой техники и металлических корпусов оборудования
• Распределение PEN-проводника после входного автомата в частном доме с системой TN-C-S
• Монтаж в промышленных щитах управления насосными станциями, конвейерами и вентиляцией

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра отверстия - слишком толстый провод не войдет, слишком тонкий будет болтаться
• Используйте наконечники типа НШВИ для многожильных проводов - это повысит надежность контакта
• Затягивайте винты моментом 0,8–1,2 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает резьбу
• Проверяйте плотность контакта каждые 1–2 года - особенно в местах с колебаниями температуры
• При использовании в щитах с ограниченным пространством учтите габариты шины: она занимает около 120 мм по длине и требует свободного места вокруг для доступа к винтам
