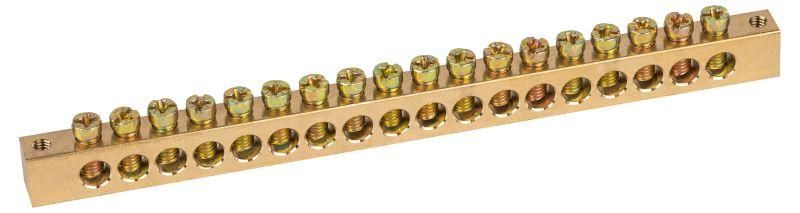

Шина NO-122-26 PEN земля-ноль 8х12мм 18/2 латунная крепеж по краям | Б0047241 ЭРА

Шина NO-122-26 PEN земля-ноль 8х12мм 18/2 латунная крепеж по краям - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Бренд ЭРА предлагает эту модель с латунными контактами и 18 точками подключения, что делает её удобным решением для сборки распределительных устройств. Артикул б0047241 соответствует требованиям промышленного монтажа.

Назначение и область применения

Шина NO-122-26 PEN земля-ноль 8х12мм 18/2 латунная крепеж по краям используется для создания единой точки соединения нулевых (N) и защитных (PE) проводников в электрощитах. Применяется в распределительных устройствах жилых, коммерческих и промышленных объектов. Подходит для систем TN-S и TN-C-S, где требуется разделение или объединение N и PE. Удобна при подключении множества кабелей - например, в многоквартирных домах, на производстве, в центрах управления.

Технические характеристики

• Номинальный ток: 125 А
• Сечение медной жилы: до 22 мм2
• Материал: латунь Л56
• Размеры профиля: 8×12 мм
• Толщина: 12 мм
• Количество точек подключения: 18 (12 для отходящих, 6 для входящих - согласно маркировке 18/2)
• Диаметр отверстий для входящих проводников: 7,5 мм
• Диаметр отверстий для отходящих проводников: 5 мм
• Поверхность контакта: необработанная - требует плотного прижатия для надёжного контакта
• Крепление: винты по краям корпуса для монтажа на DIN-рейку или стенку

Совместимость и монтаж

Шина NO-122-26 PEN земля-ноль 8х12мм 18/2 латунная крепеж по краям монтируется непосредственно на поверхность - через отверстия в основании. Для установки используются болты M4 или аналогичные крепления. Совместима с DIN-рейкой, если дополнительно закреплена на металлическом кронштейне. Каждый винт рассчитан на один проводник; допускается подключение одного провода на каждое отверстие. Не рекомендуется использовать для подключения нескольких проводов в одно отверстие - это снижает надёжность контакта. Прижимные винты имеют скруглённую форму, чтобы не повреждать изоляцию и жилу.

Безопасность и стандарты

Изделие выполнено из латуни Л56 - материала с высокой электропроводностью и коррозионной стойкостью. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и нуля. Номинальный ток 125 А гарантирует безопасную работу при нагрузках, типичных для квартирных и промышленных щитов. Отсутствие специального покрытия контактов требует контроля затяжки винтов - недостаточное усилие может вызвать нагрев.

Преимущества

• Высокая теплопроводность латуни снижает риск перегрева при длительной работе
• 18 точек подключения позволяют компактно собрать множество проводов без лишних перемычек
• Ударопрочная конструкция выдерживает вибрации и механические воздействия
• Скруглённые винты предотвращают повреждение жил при затяжке
• Стандартные размеры обеспечивают совместимость с большинством щитов и клеммных колодок

Ограничения применения

• Не предназначена для работы при температуре выше +70 C - возможна потеря прочности латуни
• Не подходит для подключения алюминиевых проводов - материал несовместим, есть риск окисления
• Не имеет изоляционного покрытия - требует установки внутри закрытого щита
• Запрещается использование в условиях постоянного погружения в воду или повышенной влажности без дополнительной защиты
• Не следует применять в качестве фазной шины - предназначена только для PEN, N и PE

Примеры использования

• Объединение всех нулевых проводов от розеток в этажном щите квартиры
• Подключение защитных заземлителей от оборудования на производственной линии
• Сборка распределительного щита в офисном здании с 15–20 выходами
• Формирование общей шины PE в щите гаражного кооператива

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 22 мм2, минимальное - 1,5 мм2
• Затягивайте винты моментом 0,5–0,7 Нм - используйте крутящий ключ, если доступен
• При использовании в старых щитах убедитесь, что место установки не перегружено другими элементами
• Для лучшей теплоотдачи оставляйте вокруг шины свободное пространство минимум 10 мм
• Проверяйте контакт после первого включения - при необходимости подтяните винты через 1–2 месяца эксплуатации
• Артикул б0047241 - замена для моделей других брендов с такими же параметрами, но всегда сравнивайте размеры отверстий перед заменой
