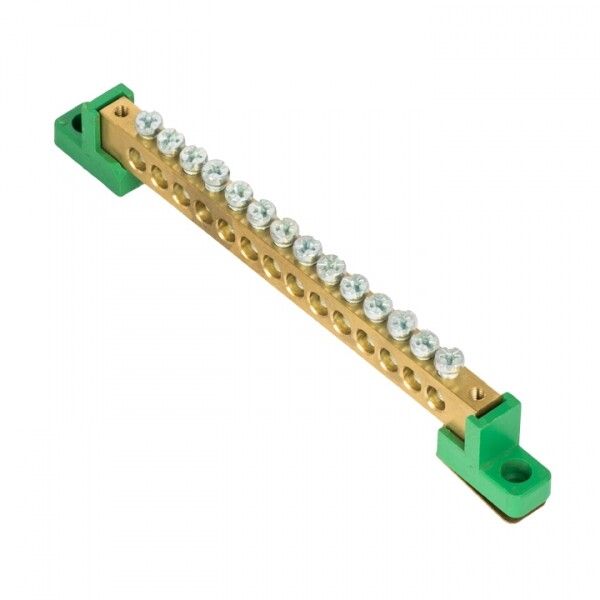

Шина нулевая PE 8х12 14 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-125-14-2-pe

Шина нулевая PE 8x12 мм 14 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора от EKF серии PROxima - это надёжное решение для организации систем заземления и нулевого провода в распределительных щитах промышленного оборудования. Устройство обеспечивает безопасное и долговечное соединение многожильных и одножильных проводников сечением 2,5–16 мм2.

Назначение и область применения

Шина используется для присоединения защитных заземляющих проводников (PE) и нулевых проводников (N) в распределительных устройствах. Применяется в комплектных распределительных устройствах (КРУ), щитах автоматики, на производствах, в цехах с высокими требованиями к безопасности. Подходит для монтажа в шинопроводах, где требуется жёсткая фиксация и доступ к нескольким точкам подключения.

Технические характеристики

• Количество подключений: 14 отверстий
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал корпуса: латунь с оцинкованным покрытием
• Тип подключения: винтовое
• Габариты: 8×12 мм (толщина × ширина)
• Диапазон сечений проводников: 2,5–16 мм2
• Количество полюсов: 1
• Способ монтажа: на шинопровод
• Степень защиты: IP00 (без внешней защиты, требует установки внутри закрытого щита)
• Рабочая температура: от –40 C до +105 C
• Цвет изоляторов: зелёный

Совместимость и монтаж

Шина крепится на шинопровод через два зелёных угловых изолятора, что исключает случайное замыкание на корпус. Для монтажа необходимы стандартные крепёжные элементы, совместимые с габаритами 8×12 мм. Винтовые зажимы рассчитаны на проводники из меди и алюминия благодаря оцинкованному покрытию контактов - это позволяет использовать одинаковые болты для обоих типов проводов без риска электрохимической коррозии. Круглая форма головки винта предотвращает перегиб и повреждение жил при затяжке.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика, не поддерживающего горение - соответствуют требованиям пожарной безопасности. Материалы соответствуют ГОСТ Р 50030.2 и IEC 60947-7-1. Отсутствие степени защиты IP00 означает, что устройство нельзя применять вне защищённых корпусов - обязательна установка в закрытом щите.

Преимущества

• Оцинкованная латунь обеспечивает долговечность и совместимость с медными и алюминиевыми проводниками
• Круглые головки винтов снижают риск повреждения жил при затяжке
• Угловые изоляторы обеспечивают механическую стабильность и предотвращают контакт с металлическим корпусом
• Высокий температурный диапазон позволяет использовать в условиях сурового климата и нагрева от оборудования
• 14 точек подключения позволяют организовать ответвления без использования дополнительных перемычек

Ограничения применения

• Не предназначен для открытого монтажа - обязательно использование в закрытом щите из-за IP00
• Не рекомендуется для подключения проводников меньше 2,5 мм2 или больше 16 мм2 - возможен перегрев или плохой контакт
• Не следует использовать в средах с повышенной химической агрессивностью - латунь может подвергаться коррозии при длительном воздействии солей, кислот
• Подходит только для постоянного тока и переменного тока частотой 50–60 Гц

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на конвейерных линиях
• Электрошкафы промышленных автоматизированных систем
• Аварийные освещения и системы заземления в цехах с взрывоопасной средой (при условии герметичного исполнения щита)

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 2,5–16 мм2 - используйте калибратор или штангенциркуль
• Затягивайте винты усилием 0,8–1,2 Нм - переусилие может повредить резьбу или деформировать контактную пластину
• При использовании алюминиевых проводов перед подключением удалите оксидную плёнку и нанесите антиоксидантную пасту
• При групповой установке нескольких шин соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода
• Проверяйте плотность контакта после первого запуска оборудования - при нагреве возможно ослабление зажима
