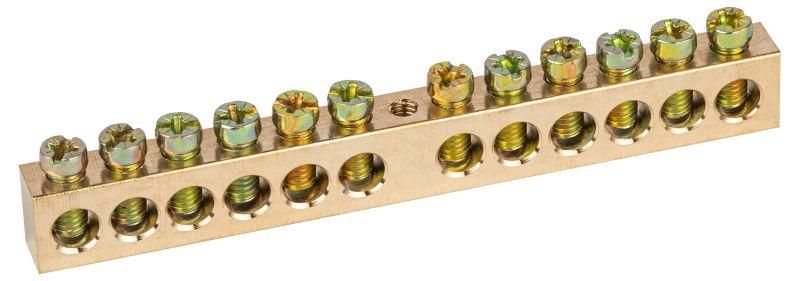

Шина NO-122-32 PEN земля-ноль 8х12мм 12/1 латунная крепеж по центру | Б0047247 ЭРА

Шина PEN земля-ноль 8х12мм 12/1 латунная крепеж по центру NO-122-32 от бренда ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот тип шины обеспечивает безопасное и долговечное соединение при высоких нагрузках, особенно в условиях частой замены или добавления цепей.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 12/1 латунная крепеж по центру NO-122-32 используется для коммутирования нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, общественных и промышленных объектах - например, в этажных щитах, щитах автоматизации, на производствах с большим количеством потребителей. Подходит для систем TN-C-S и TN-S, где требуется выделение и объединение N и PE проводников до точки разделения.

Технические характеристики

• Материал: латунь Л56 - обеспечивает хорошую электропроводность и устойчивость к окислению
• Размеры профиля: 8×12 мм - компактная форма для плотной укладки в щите
• Номинальный ток: 125 А - рассчитана на длительную работу при максимальной нагрузке
• Сечение подключаемого провода: 22 мм2 - допускает подключение медных проводов до этого значения
• Количество точек подключения: 12 - 6 входных и 6 выходных отверстий
• Диаметр отверстий: 7,5 мм (для входных проводов), 5 мм (для отходящих)
• Толщина основания: 12 мм - увеличенная прочность для механической устойчивости
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надёжного контакта
• Способ монтажа: непосредственная установка на DIN-рейку или через крепление по центру
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращает повреждение жил

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 12/1 латунная крепеж по центру NO-122-32 монтируется прямо на DIN-рейку или крепится болтом через центральное отверстие. Для подключения используйте провода сечением до 22 мм2. Входные провода (до 7,5 мм) обычно идут от главного ввода или счётчика, отходящие (до 5 мм) - к автоматическим выключателям, УЗО или другим устройствам. Не забудьте использовать подходящие наконечники (например, НШВИ) для многожильных проводов - это повысит надёжность контакта. Крепление по центру удобно при установке в узких щитах, где нельзя применить стандартные кронштейны.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и нуля. Материал латуни Л56 гарантирует стабильность контакта даже при температурных колебаниях. Отсутствие специального покрытия поверхности контакта не снижает безопасность - главное условие: качественная затяжка винтов. Шина не предназначена для работы в агрессивных средах (высокая влажность, химические пары) без дополнительной защиты корпуса.

Преимущества

• Высокая теплостойкость латуни - меньше нагрев при токах до 125 А
• Увеличенная толщина (12 мм) - уменьшает риск деформации при многократном демонтаже
• Скруглённые винты - защищают жилы проводов от перекусывания
• Чёткая разница в диаметрах отверстий - минимизирует путаницу между входными и выходными линиями
• Одинаковое количество входов и выходов - удобно для сбалансированной разводки

Ограничения применения

• Не рекомендуется для постоянного тока выше 125 А - возможен перегрев
• Не предназначен для установки вне закрытых щитов - открытое расположение повышает риск повреждения и коррозии
• Не совместим с алюминиевыми проводниками - латунь и алюминий образуют гальваническую пару, вызывающую коррозию
• Не имеет IP-защиты - требует герметичного корпуса щита при использовании во влажных помещениях
• Не поддерживает быстрый монтаж без инструментов - необходима отвёртка для затяжки

Примеры использования

• Объединение всех нулевых проводов от розеток в квартире перед подключением к УЗО
• Подключение защитных проводников от металлических корпусов станков в цехе
• Разветвление PEN-проводника после вводного автомата в этажном щите
• Формирование группы заземления для системы освещения в офисе

Практические советы

• Перед монтажом проверьте соответствие сечения провода и диаметра отверстия - слишком толстый провод не войдёт, слишком тонкий будет люфтить
• Используйте момент затяжки 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить резьбу или провод
• После монтажа сделайте контрольную проверку контактов термокамерой или инфракрасным термометром - перегрев указывает на плохой контакт
• При работе с многожильными проводами всегда используйте наконечники НШВИ - они равномерно распределяют давление винта
• Если щит маленький, выбирайте вариант с центральным креплением - он занимает меньше места, чем шины с боковыми кронштейнами
• Не смешивайте эту шину с другими моделями одной серии - различаются диаметры отверстий, что может нарушить сборку
