Шина нулевая на DIN-изоляторе 8х12-20 Navigator 71162 17298

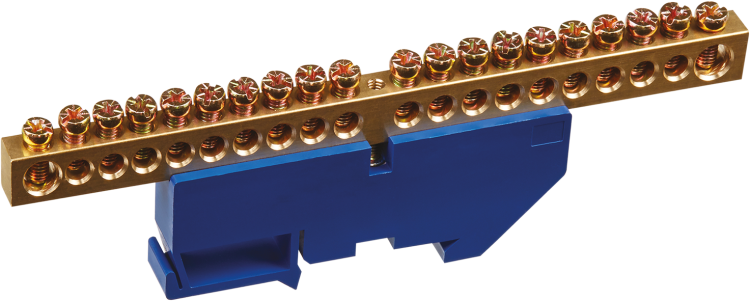

Шина нулевая на DIN-изоляторе 8х12-20 NBB-M812-20D/B от Navigator - это надёжное решение для распределения нулевых проводников в щитовых устройствах. Латунная шина с винтовыми зажимами обеспечивает устойчивый контакт при токах до 125 А, а изолированный корпус повышает безопасность монтажа. Подходит для установки в бытовых, коммерческих и промышленных электрощитах.

Назначение и область применения

Шина нулевая на DIN-изоляторе 8х12-20 NBB-M812-20D/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Предназначена для систем с напряжением до 400 В, включая однофазные и трёхфазные сети. Устанавливается в щитах жилых домов, офисов, производственных линий, насосных станциях и других объектах, где требуется надёжное и компактное распределение нуля.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки типичных групп освещения, розеток и оборудования до 27 кВт в однофазной сети
• Количество контактов: 20 - позволяет подключить до 20 проводников без переплетения
• Способ подключения: винтовой - надёжный фиксатор с возможностью многократного демонтажа
• Диапазон сечений: 4–15 мм2 - совместим с медными проводами от 4 до 15 квадратных миллиметров
• Материал: латунь - высокая электропроводность и устойчивость к окислению
• Изолятор: негорючий пластик - предотвращает замыкание между соседними контактами
• Защита контактов: да - крышки закрывают винты, исключают случайное прикосновение
• Цвет: синий - соответствует цветовой маркировке нулевого провода (PEN/N)
• Напряжение: 220 В - рассчитана на работу в сетях до 400 В, что покрывает большинство применений
• Гарантия: 12 месяцев - подтверждает соответствие заявленным параметрам

Совместимость и монтаж

Шина нулевая на DIN-изоляторе 8х12-20 NBB-M812-20D/B крепится на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется защёлкиванием - достаточно плотно придавить шину к рейке до характерного щелчка. Для дополнительной фиксации можно использовать два винта снизу. Каждый контакт затягивается отвёрткой; момент затяжки не требует специального инструмента - достаточно добиться плотного контакта без перетяга. Диаметр отверстия под провод - оптимальный для одножильных и многожильных проводников сечением 4–15 мм2. Не рекомендуется использовать провода меньше 4 мм2 без наконечника - риск потери контакта.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями безопасности для внутренней установки в электрощитах. Негорючий изолятор соответствует нормам UL 94 V-0. Защита контактов снижает риск поражения током при обслуживании. Все металлические части - латунь и бронза - соответствуют требованиям к электротехническим материалам. Гарантия 12 месяцев подтверждает соответствие сертифицированным параметрам.

Преимущества

• Высокая долговечность благодаря латунной основе - не подвержена коррозии в условиях повышенной влажности
• Удобная компактная форма - занимает мало места в щите, легко интегрируется в существующую сборку
• Закрытые контакты - минимизируют риск возникновения дуги и случайного прикосновения
• Чёткая цветовая маркировка - синий корпус сразу указывает на функциональное назначение
• Поддержка множества подключений - 20 точек позволяют отказаться от перемычек и скруток

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - не используйте в помещениях с высокими тепловыделениями без принудительного охлаждения
• Не рассчитана на постоянные импульсные токи свыше 125 А - не применяйте в цепях частотных преобразователей без дополнительной защиты
• Не подходит для подключения алюминиевых проводов - только медные, сечением 4–15 мм2
• Не является устройством автоматического отключения - не заменяет УЗО или дифавтомат

Примеры использования

• Распределение нуля в квартирном щите после вводного автомата
• Объединение PE-проводников в щите промышленного станка
• Формирование общей нулевой шины в распределительном пункте торгового центра
• Подключение нулей от нескольких групп розеток в офисном помещении
• Сборка нулевого контура в щите системы пожарной сигнализации

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - недостаточная зачистка вызывает плохой контакт
• Используйте одинаковые сечения для всех подключаемых проводов - смешивание 4 мм2 и 15 мм2 в одной шине может привести к перегреву слабых контактов
• После монтажа протяните винты через 1–2 месяца - первоначальная усадка проводов иногда ослабляет зажим
• Для многожильных проводов лучше применять наконечники - это повысит надёжность и продлит срок службы
• При использовании в щитах с высокой заполненностью - располагайте шину рядом с вводом, чтобы минимизировать длину перемычек
