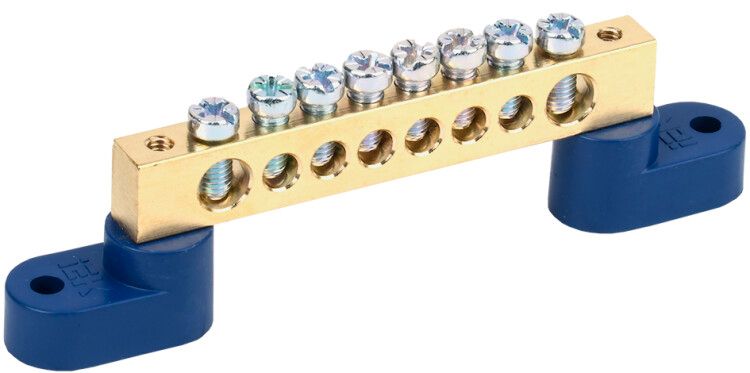

Шина нулевая ШНИ-8х12-8-У2-С на двух угловых изоляторах IEK YNN10-812-8C2-K07

Шина нулевая ШНИ-8х12-8-У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-812-8c2-k07 обеспечивает устойчивую работу в условиях промышленной автоматизации и жилой застройки.

Назначение и область применения

Шина нулевая ШНИ-8х12-8-У2-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов в системах TN-S и TN-C-S. Применяется в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах управления насосами, конвейерами, освещением и HVAC-системами.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводом
• Количество контактных точек: 8 - позволяет подключить восемь проводников
• Диапазон сечений проводов: до 25 мм2 - совместима с проводами от 1,5 до 25 мм2
• Материал: латунь - высокая электропроводность и коррозионная стойкость
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет корпуса: синий - стандартизированная цветовая маркировка для N/PE
• Отделка: необработанная - поверхность без покрытия, требует осторожности при установке

Совместимость и монтаж

Шина нулевая ШНИ-8х12-8-У2-С крепится двумя способами: через угловые изоляторы - прямо на стенку щита, либо через специальные кронштейны - на DIN-рейку 35 мм. Монтаж на плату предполагает фиксацию винтами или заклёпками. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под болты соответствует стандартным размерам для клеммных соединений. Убедитесь, что площадь монтажной поверхности достаточна для размещения всей шины и свободного доступа к клеммам.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Наличие изоляторов исключает случайное замыкание на корпус щита. Цветовое исполнение (синий) соответствует нормам маркировки нулевых проводников. Отсутствие покрытия не снижает безопасность, но требует контроля за окислением в агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря латунному основанию
• Стандартная синяя окраска упрощает идентификацию в щите
• Гибкий монтаж: можно крепить как на DIN-рейку, так и на панель
• Поддержка широкого диапазона сечений проводов - удобно для модульных решений
• Долгий срок службы - минимизирует необходимость замены

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды или химически активных паров - материал не имеет антикоррозийного покрытия
• Не рекомендуется использовать для алюминиевых проводов - возможен электрохимический эффект
• Не допускается превышение номинального тока 125 А - риск перегрева и деформации
• Не подходит для установки в открытых наружных щитах без защиты от влаги и пыли

Примеры использования

• Центральный этажный щит в многоэтажном доме - сборка PE и N проводов от квартир
• Щит управления насосной станцией - подключение нулей от частотных преобразователей
• Распределительный щит на производстве - соединение защитных проводников от станков и светильников
• Аварийное освещение - организация отдельного нулевого контура

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 25 мм2; меньшие сечения лучше обжимать гильзами
• Затягивайте клеммы моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить латунь
• При использовании на DIN-рейке убедитесь, что крепёжные элементы плотно прилегают к рейке
• На объектах с повышенной влажностью регулярно проверяйте состояние контактов на наличие окисления
• Для сложных схем с большим числом проводов используйте несколько шин ШНИ-8х12-8-У2-С параллельно - не перегружайте одну шину более чем на 8 проводов
