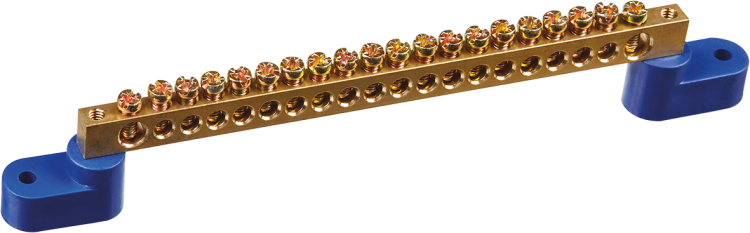

Шина нулевая на двух угловых изоляторах 6х9-20 Navigator 71174 17310

Шина нулевая на двух угловых изоляторах NBB-M69-20C2/B 6х9-20 от бренда Navigator - это надёжный элемент для распределения нулевого провода в щитовых устройствах. Латунная основа, защищённые винтовые контакты и компактная конструкция делают её удобной для монтажа в ограниченном пространстве, особенно там, где требуется одновременное подключение нескольких нулевых и защитных проводников.

Назначение и область применения

Шина нулевая NBB-M69-20C2/B 6х9-20 используется для создания единых точек подключения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках с напряжением до 400 В. Часто применяется в щитах автоматики, системах освещения, насосных станциях и на участках с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Количество контактов: 20 - позволяет подключить до двадцати проводников;
• Способ подключения: винтовой - фиксация проводов с помощью зажимных винтов;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению;
• Изоляторы: негорючий пластик - предотвращает замыкание между фазными и нулевыми шинами;
• Напряжение: 220 В - рассчитана на работу в сетях до 400 В переменного тока;
• Диапазон сечений проводов: 4–20 мм2 - совместима с медными и алюминиевыми жилами указанного сечения;
• Цвет корпуса: синий - стандартизированный цвет для нулевой шины по требованиям ГОСТ;
• Гарантия: 12 месяцев - соответствует стандартным условиям для изделий серии NBB.

Совместимость и монтаж

Устанавливается на DIN-рейку через два угловых изолятора с винтовым креплением по краям. Для монтажа потребуется отвертка и соблюдение момента затяжки винтов - не более 0,8 Нм, чтобы не повредить резьбу. Каждый контакт имеет защитный колпачок, который можно снять перед подключением. Шина совместима с большинством стандартных щитов Navigator и аналогичных серий других производителей. Убедитесь, что посадочные отверстия изоляторов соответствуют шагу DIN-рейки (17,5 мм).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электрощитах. Материалы изоляторов - самозагасающие, не поддерживают горение. Защита контактов исключает случайное прикосновение к токоведущим частям при открытой крышке щита. Соответствует нормам IEC 60947-7-1 для сборочных устройств.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам и качественным винтам из электротехнической бронзы;
• Закрытая конструкция с защитными колпачками снижает риск поражения током и короткого замыкания;
• Чёткая маркировка и синий цвет позволяют легко отличить нулевую шину от фазных;
• Равномерное распределение тока по всем 20 контактам без перегрузки одного из них;
• Стандартные габариты обеспечивают совместимость с типовыми щитами и креплениями.

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - избегайте установки рядом с нагревательными элементами;
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения и нарушения защиты;
• Не допускается подключение проводов сечением менее 4 мм2 или более 20 мм2 - возможна потеря контакта или перегрев;
• Не следует применять в цепях постоянного тока - шина оптимизирована для переменного тока 50/60 Гц.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите;
• Объединение PE-проводников от розеток, светильников и оборудования в промышленном щите;
• Распределение нуля в системах управления конвейерами, насосами и вентиляцией;
• Альтернатива групповым клеммникам при необходимости большего числа подключений в одном месте.

Практические советы

• Перед монтажом проверьте сечение всех подключаемых проводов - они должны попадать в диапазон 4–20 мм2;
• Затягивайте винты равномерно, не переусердствуйте - слабый контакт вызывает нагрев, слишком сильный - трещину в резьбе;
• После установки протестируйте все соединения тестером на целостность и отсутствие повышенного переходного сопротивления;
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно используйте термоусадочные трубки на концах проводов;
• Shina nulevaya NBB-M69-20C2/B 6х9-20 - один из самых популярных вариантов в серии NBB; при замене убедитесь, что новый экземпляр имеет те же номера артикулов 17310 и 71174.
