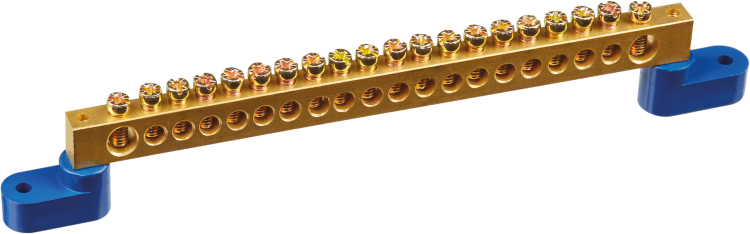

Шина нулевая на двух угловых изоляторах 8х12-20 Navigator 71180 17316

Шина нулевая на двух угловых изоляторах 8х12-20 NBB-M812-20C2/B от Navigator - это надёжное решение для распределения нулевых проводников в щитовых устройствах. Латунная шина с винтовыми зажимами обеспечивает прочное и долговечное соединение, а изоляция защищает от случайного контакта. Подходит для установки в бытовые, коммерческие и промышленные электрощиты с напряжением до 400 В.

Назначение и область применения

Шина нулевая на двух угловых изоляторах 8х12-20 NBB-M812-20C2/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Предназначена для систем TN-S и TN-C-S, где требуется физическое разделение и надёжное соединение нескольких проводников. Устанавливается в электрощитовое оборудование жилых домов, офисов, производственных цехов и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до 125 ампер без перегрева
• Количество контактов: 20 - позволяет подключить до 20 проводников
• Напряжение: 220 В (рабочее до 400 В) - совместима с одно- и трёхфазными сетями
• Материал: латунь - высокая электропроводность и устойчивость к окислению
• Диапазон сечений: 4–15 мм2 - подходит для медных проводов указанной площади
• Способ подключения: винтовой - надёжное крепление без сварки или пайки
• Защита контактов: да - крышки предотвращают случайное прикосновение и попадание посторонних предметов
• Цвет: синий - стандартизированный цвет для нулевых шин в соответствии с ГОСТ
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Шина нулевая на двух угловых изоляторах 8х12-20 NBB-M812-20C2/B монтируется на DIN-рейку через два угловых изолятора. Крепление осуществляется винтами по краям корпуса - не требует специальных крепёжных элементов. Для установки достаточно свободного места в щите шириной не менее 90 мм. Монтаж выполняется при отключенном питании. Винтовые зажимы затягиваются отвёрткой с плоским лезвием - момент затяжки не регулируется, но не следует переусердствовать, чтобы не повредить резьбу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования внутренней электромонтажной сети. Изоляторы выполнены из негорючего пластика, что исключает распространение горения. Защитные крышки обеспечивают степень защиты IP20 - предотвращают доступ пальцев и инструментов к токоведущим частям. Соответствует нормам IEC 60947-7-1 для сборочных устройств.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при работе
• Удобство обслуживания - каждый контакт можно проверить и заменить без демонтажа всей шины
• Стандартный синий цвет упрощает идентификацию нулевой шины при диагностике
• Закрытый дизайн защищает от пыли, влаги и внешнего воздействия внутри щита
• Подходит для многократного подключения и отключения проводов без потери качества контакта

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - избегайте установки рядом с мощными тепловыделяющими элементами
• Не рассчитана на постоянное превышение номинального тока 125 А - при больших нагрузках используйте более мощные аналоги
• Не применяется вне закрытых щитов - открытое расположение недопустимо из-за отсутствия защиты от внешних факторов
• Не рекомендуется использовать для подключения алюминиевых проводов - возможна коррозия и плохой контакт

Примеры использования

• Распределение PE-проводника от главной шины в этажном щите многоквартирного дома
• Объединение нулевых проводов от автоматических выключателей в распределительном щите торгового центра
• Сборка нулевой шины в пульте управления станком с ЧПУ
• Монтаж в щитах систем освещения, вентиляции и насосных станций

Практические советы

• Перед монтажом проверьте сечение провода - он должен входить в диапазон 4–15 мм2; слишком тонкий провод может выпасть, слишком толстый - повредить зажим
• Очищайте концы проводов от оксидов перед подключением - особенно важно для меди
• Не смешивайте провода разных типов (например, N и PE) на одной шине, если это не предусмотрено проектом - соблюдайте принцип разделения
• При использовании в условиях повышенной влажности (бассейны, подвалы) дополнительно контролируйте состояние изоляторов и зажимов
• Артикулы 17316 и 71180 - это один и тот же продукт, различаются только по партиям поставки; выбирайте любой из них
