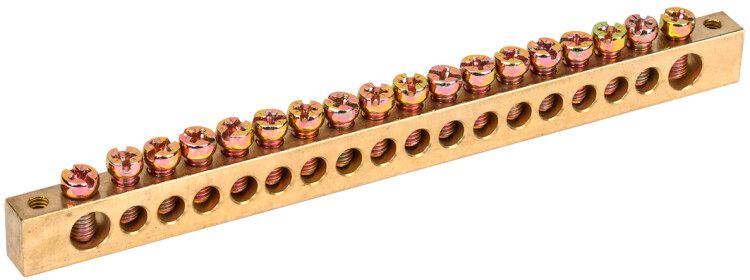

Шина PEN "земля-ноль" 8х12мм 20/2 (20групп/креп по краям) | YNN21-20-100 IEK

Шина PEN земля-ноль 8х12мм 20/2 (20 групп, крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-20-100 обеспечивает компактное решение для организованной коммутации до 20 групп, что особенно важно в плотных щитах с высокой нагрузкой.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 20/2 используется для объединения нулевых проводников в электроустановках напряжением до 380 В. Она позволяет подключить одновременно до 20 проводов - как рабочий нуль (N), так и защитный нуль (PE) - в одном устройстве, исключая необходимость множественных ответвлений. Применяется в силовых щитах жилых домов, промышленных объектах, офисных зданиях и на объектах с системой TN-C-S.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Количество контактных точек: 20 - для подключения 20 проводов
• Напряжение: 380 В - соответствует трёхфазным сетям 0,4 кВ
• Толщина: 8 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - устойчив к коррозии, имеет низкое переходное сопротивление
• Диапазон сечений проводов: до 25 мм2 - совместим с большинством стандартных кабелей
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - рассчитана на долговременную эксплуатацию без замены
• Цвет: желтый - визуально отличает шину PEN от фазных и других элементов

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 20/2 монтируется непосредственно на панель щита или через угловые изоляторы на DIN-рейку 35 мм. Крепление выполнено по краям - это повышает устойчивость при вибрациях и снижает риск деформации. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Подключение осуществляется болтовым зажимом - каждый контакт доступен для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для распределительных шин. Латунная основа и изоляционные элементы обеспечивают безопасную работу даже при повышенной влажности. Жёлтый цвет соответствует нормам маркировки PEN-проводников. Наличие сертификата соответствия указано в документации IEK.

Преимущества

• Уменьшает количество соединений в щите - снижает вероятность плохого контакта
• Высокая плотность размещения: 20 групп на одной шине экономят место
• Латунь не требует специального ухода и сохраняет проводимость при температурных колебаниях
• Крепление по краям предотвращает прогиб при нагрузке на провода
• Подходит для модульных и старых щитов - гибкая установка

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызывает перегрев
• Не использовать в средах с агрессивными химикатами - латунь чувствительна к кислотам и солям
• Запрещён монтаж без изоляции на металлические поверхности - требуется изолятор или пластиковое основание
• Не подходит для алюминиевых проводов - материал шины несовместим с алюминием по электрохимическим свойствам

Примеры использования

• Щит освещения в многоэтажном доме - объединение N и PE от всех квартир
• Распределительный щит насосной станции - подключение защитных проводов от частотных преобразователей
• Промышленный щит управления конвейера - сборка нулей от нескольких двигателей
• Аварийный источник питания (АИП) - организация единой точки заземления

Практические советы

• Перед монтажом проверьте диаметр отверстий под болты - они рассчитаны на M6
• Обязательно затягивайте клеммы моментом 1–1,5 Нм - недостаточно или слишком сильно ослабляет контакт
• При использовании в сыром помещении (например, подвале) дополнительно герметизируйте места входа проводов
• Для удобства обслуживания разделяйте группы проводов по цветовой маркировке - белый для N, жёлто-зелёный для PE
• Проверяйте целостность шины после аварийных отключений - возможны микротрещины при ударных нагрузках
