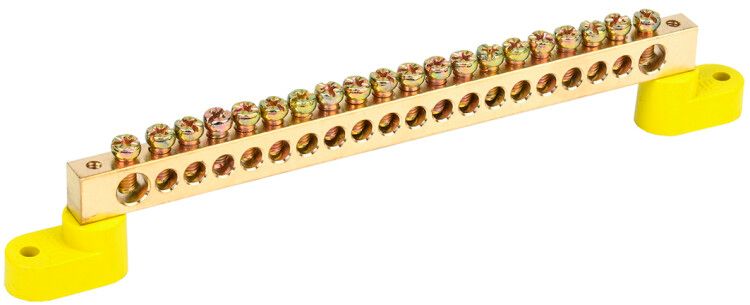

Шина PE "земля" ШНИ-8х12-20-У2-Ж на двух угловых изоляторах IEK YNN10-812-20C2-K05

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-20-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает устойчивую передачу тока до 125 А, выдерживает экстремальные температуры и рассчитана на срок службы 15 лет.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-20-У2-Ж используется для коммутации нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в промышленном и жилищном электрооборудовании: распределительных щитах, пультах управления, станциях автоматизации, системах освещения и силовых установках. Подходит для монтажа на DIN-рейку и прямо на металлическую панель щита.

Технические характеристики

• Номинальный ток: 125 А
• Напряжение: 380 В
• Толщина шины: 15 мм
• Материал: латунь - высокая проводимость и коррозионная стойкость
• Количество контактных точек: 20
• Диапазон сечений подключаемых проводов: до 25 мм2
• Рабочий температурный диапазон: от –40 C до +50 C
• Срок службы: 15 лет
• Цвет: желтый - визуальное отличие от фазных шин
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни
• Тип монтажа: изолированный - предотвращает случайные замыкания на корпус

Совместимость и монтаж

Шина ШНИ-8х12-20-У2-Ж крепится двумя способами: через угловые изоляторы - на DIN-рейку шириной 35 мм, либо напрямую - на стенку щита с помощью болтов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под болты соответствует стандартным требованиям для клеммных соединений. Убедитесь, что площадь монтажной поверхности достаточна для размещения всей шины - её габариты учитывают расположение 20 контактов и два угловых изолятора.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к защищённому заземлению в распределительных устройствах. Латунная основа обеспечивает долговечность и безопасность при работе с токами до 125 А. Жёлтый цвет соответствует принятой цветовой маркировке для PE-проводников. Отсутствие покрытия не снижает безопасность - материал сам по себе устойчив к окислению в типичных условиях эксплуатации.

Преимущества

• Высокая механическая прочность благодаря толщине 15 мм и материалу - латуни
• Стандартное количество контактов (20) позволяет подключить сразу несколько групп проводов
• Гибкий монтаж: можно закрепить как на рейку, так и на панель
• Работает в суровых климатических условиях - от –40 C до +50 C
• Длительный срок службы - 15 лет - снижает затраты на обслуживание

Ограничения применения

• Не предназначен для работы при напряжениях выше 380 В
• Не следует использовать в средах с постоянным воздействием агрессивных химикатов - латунь может подвергаться коррозии
• Подключение проводов сечением более 25 мм2 требует доработки - возможна потеря контакта
• Не имеет встроенной защиты от перегрузок - требуется внешняя аппаратура (автоматы, предохранители)

Примеры использования

• Заземление всех корпусов оборудования в промышленном щите управления станком
• Объединение нулевых проводов от нескольких светильников в этажном щите
• Сборка PE-шин в распределительных пунктах объектов с повышенной влажностью (например, бассейнов, теплиц)
• Альтернатива сборке из отдельных клемм - экономия места и времени при монтаже

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2. Большие провода могут повредить контакты
• Используйте наконечники-гильзы для многожильных проводов - это исключит ослабление контакта со временем
• При креплении на панель соблюдайте минимальный зазор между шиной и другими элементами - чтобы избежать пробоя
• Проверяйте момент затяжки крепёжных болтов - переусердствовать нельзя, чтобы не деформировать латунную шину
• Шина ШНИ-8х12-20-У2-Ж от IEK совместима с большинством стандартных DIN-реек и комплектующими других производителей
