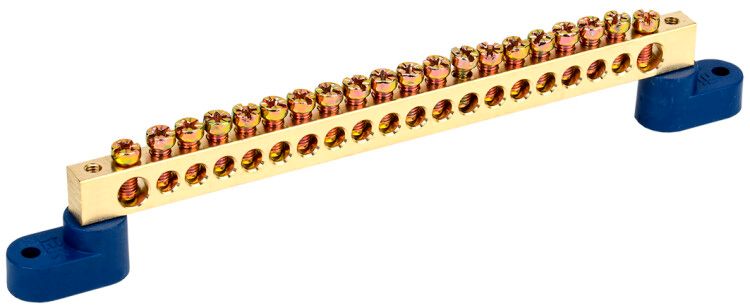

Шина нулевая ШНИ-8х12-20-У2-С на двух угловых изоляторах IEK YNN10-812-20C2-K07

Шина нулевая ШНИ-8х12-20-У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высокой нагрузке и легко монтируется на DIN-рейку или прямо на панель.

Назначение и область применения

Шина нулевая ШНИ-8х12-20-У2-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов в бытовых, промышленных и коммерческих установках. Применяется в распределительных устройствах, где требуется надёжное и компактное распределение нулевых проводников - например, в этажных щитах, щитах автоматики, системах освещения и силовых цепях.

Технические характеристики

• Номинальный ток: 125 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 380 В - рассчитана на трёхфазные сети с напряжением до 380 В переменного тока
• Сечение шины: 25 мм2 - обеспечивает низкое переходное сопротивление и минимальные потери при передаче тока
• Количество контактов: 20 - позволяет подключить до двадцати проводов одновременно
• Материал: латунь - обладает хорошей электропроводностью, коррозионной стойкостью и механической прочностью
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата, включая холодные помещения и открытые щитовые
• Срок службы: 15 лет - долговечная конструкция при соблюдении условий эксплуатации
• Поверхность: необработанная - не имеет покрытия, что снижает стоимость, но требует контроля за окислением в агрессивных средах
• Цвет: синий - стандартизированная цветовая маркировка для нулевых проводников (соответствует ГОСТ Р 50462)

Совместимость и монтаж

Шина нулевая ШНИ-8х12-20-У2-С крепится на 35 мм DIN-рейку через два угловых изолятора. Также возможна фиксация непосредственно на стенку щита с помощью болтов. Для монтажа используйте стандартные крепёжные элементы, входящие в комплект или приобретаемые отдельно.

Подключение проводов:

• Рекомендуется использовать наконечники-гильзы для многожильных медных проводов - это предотвращает ослабление контакта и повреждение жил при затяжке
• Зажимы рассчитаны на провода сечением до 25 мм2; более толстые провода не подходят
• Не допускается использование алюминиевых проводов - материал шины совместим только с медью

Безопасность и стандарты

Шина соответствует требованиям к качеству и безопасности для электроустановок в России. Цветовое исполнение (синий) соответствует ГОСТ Р 50462 - это гарантирует правильную идентификацию нулевого проводника. Материал латуни и конструктивное решение обеспечивают безопасную работу даже при длительной нагрузке близкой к номинальной.

Преимущества

• Высокая плотность контактов - 20 точек подключения позволяют экономить место в щите
• Гибкий способ крепления - можно монтировать как на DIN-рейку, так и на панель, что удобно при модульном и нестандартном оформлении щитов
• Стандартизированный цвет - синий корпус исключает путаницу с фазными шинами
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации снижают частоту замены

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без защиты - необработанная поверхность может окисляться
• Не подходит для алюминиевых проводов - риск образования оксидной плёнки и плохого контакта
• Максимальное сечение подключаемого провода - 25 мм2; применение больших проводов вызывает деформацию зажимов
• Не следует использовать в качестве основной шины для токов выше 125 А - возможен перегрев и выход из строя

Примеры использования

• Этажный распределительный щит в многоэтажном доме - сборка всех N и PE проводов квартир
• Щит управления насосной станцией - подключение защитного заземления и нуля от частотного преобразователя
• Производственный щит с несколькими станками - равномерное распределение нулевых проводов между потребителями
• Аварийное освещение - надёжное соединение нулевых проводов от автономных групп

Практические советы

• Перед монтажом проверьте, чтобы все провода были правильно подготовлены - обрезаны, зачищены и обжаты гильзами
• Затягивайте винты усилием, указанным в документации производителя - переусилие может повредить резьбу
• При использовании в сыром помещении (например, в подвале) рекомендуется дополнительно герметизировать места подключения термостойким силиконом
• Проверяйте состояние шины ежегодно - особенно в местах контакта, где возможно образование окислов
• Шина ШНИ-8х12-20-У2-С от IEK совместима с большинством стандартных DIN-реек и клеммами других производителей - не требует специального оборудования
