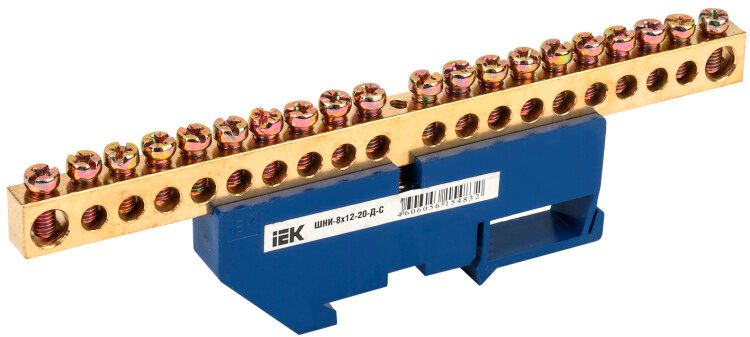

Шина нулевая на DIN-изол. ШНИ-8х12-20-Д-С IEK YNN10-812-20D-K07

Шина нулевая на DIN-изоляторе ШНИ-8х12-20-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает высокую плотность подключения - до 20 проводов - и устойчиво работает в условиях промышленной автоматизации.

Назначение и область применения

Шина ШНИ-8х12-20-Д-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется одновременное подключение множества проводников. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах управления станков, конвейеров, освещения, HVAC-систем.

Технические характеристики

• Количество контактов: 20 - позволяет подключить до двадцати проводов без перегрузки
• Номинальный ток: 125 А - выдерживает длительные нагрузки в сетях до 380 В
• Сечение провода: 25 мм2 - рассчитана на подключение жил с максимальным сечением 25 мм2
• Материал: латунь - обеспечивает хорошую электропроводность и коррозионную стойкость
• Рабочая температура: от -40 до +50 C - стабильно функционирует в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: синий - соответствует цветовой маркировке N-проводника (по ГОСТ Р 50462)
• Поверхность: необработанная - требует осторожности при монтаже, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина ШНИ-8х12-20-Д-С крепится на стандартную 35-мм DIN-рейку. Монтаж осуществляется через центральный или боковые изоляторы - в зависимости от типа исполнения. Для надёжного соединения с медными многожильными проводами обязательно использование наконечников-гильз. Установка возможна как на рейку, так и непосредственно на стенку щита через угловые крепления. Диаметр отверстий под болты соответствует типовым требованиям для шин этого класса.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в РФ и Евросоюзе. Цветовая маркировка (синий) соответствует ГОСТ Р 50462. Номинальный ток 125 А и материал латуни обеспечивают безопасную работу при нормальных режимах. Отсутствие специальной защиты IP не допускает применение в открытых или влажных средах без корпуса.

Преимущества

• Высокая плотность подключения - 20 точек на одной шине снижают количество комплектующих в щите
• Универсальное крепление - совместима с DIN-рейкой и панелями, гибко адаптируется под проектировочные решения
• Стандартный цвет - синий цвет исключает путаницу с фазными шинами
• Долговечность - срок службы 15 лет при правильном монтаже и эксплуатации

Ограничения применения

• Не предназначен для работы вне закрытых щитов - отсутствует степень защиты IP
• Не рекомендуется использовать с алюминиевыми проводами - материал латуни не оптимизирован для них
• Необходимо обязательное оконцевание многожильных проводов - без наконечников возможен перегрев и ослабление контакта
• Не применяется в цепях переменного тока выше 380 В - превышение напряжения недопустимо

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите ЖКХ
• Объединение PE-проводов от всех розеток в промышленном щите управления
• Сборка нулевой шины в распределительном пункте (РП) торгового центра
• Заземление оборудования в цехах с повышенной влажностью (при наличии герметичного корпуса)

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2; более толстые жилы не войдут
• Используйте только наконечники-гильзы для многожильных проводов - это предотвращает осыпание жил и увеличивает срок службы контакта
• При установке на DIN-рейку убедитесь, что защёлки изоляторов полностью вошли в пазы - слабый контакт может вызвать нагрев
• Не затягивайте клеммы сверх меры - латунь мягче стали, есть риск перекоса или трещины
• Шина ШНИ-8х12-20-Д-С от IEK - один из самых распространённых решений в России; её артикул ynn10-812-20d-k07 легко найти в каталогах поставщиков
