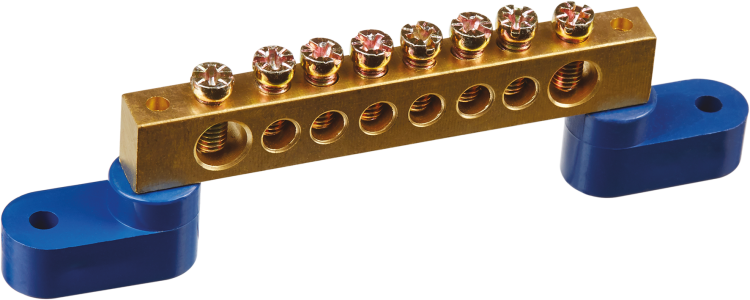

Шина нулевая на двух угловых изоляторах 8х12-8 Navigator 71177 17313

Шина нулевая на двух угловых изоляторах 8х12-8 NBB-M812-8C2/B - это надёжный элемент для распределения нулевого провода в щитах, обеспечивающий безопасное и удобное подключение до восьми проводников. Произведённая компанией Navigator, эта шина применяется в бытовых и промышленных электроустановках с напряжением до 400 В.

Назначение и область применения

Шина нулевая на двух угловых изоляторах 8х12-8 NBB-M812-8C2/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Подходит для установки в электрощитовое оборудование жилых домов, офисов, производственных цехов и объектов инфраструктуры. Напряжение до 400 В позволяет применять её в трёхфазных сетях 380 В и однофазных 220 В.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку типичного квартирного или промышленного щита
• Количество контактов и соединений: 8 - можно подключить восемь проводников
• Напряжение: 220 В (рабочее до 400 В)
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляторов: негорючий пластик - повышает безопасность при перегрузках
• Прижимные винты: из электротехнической бронзы - прочные, антикоррозийные
• Диапазон сечений проводов: 4–15 мм2 - совместима с большинством стандартных кабелей
• Цвет корпуса: синий - соответствует цветовой маркировке нулевого провода
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на двух угловых изоляторах 8х12-8 NBB-M812-8C2/B крепится в щите с помощью винтов на обоих концах через угловые изоляторы. Монтаж выполняется на DIN-рейку или плоскую поверхность - изоляторы позволяют фиксировать шину вне зависимости от материала основания. Для подключения используются винтовые зажимы: зачищенный провод вставляется в отверстие и затягивается отвёрткой. Учитывайте посадочные размеры: изоляторы рассчитаны на стандартные крепления, подходящие для большинства щитов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования до 400 В. Латунные контакты и бронзовые винты обеспечивают долговечность и минимальное нагревание при работе. Негорючие изоляторы предотвращают распространение огня при аварии. Защита контактов реализована через крышки или изоляционные колпачки - снижается риск случайного прикосновения к токоведущим частям.

Преимущества

• Удобство сборки: восемь точек подключения в одном компактном модуле
• Стандартный цвет - синий - сразу указывает на нулевой провод, исключает путаницу
• Высокая надёжность соединений благодаря качественной латуни и бронзе
• Работает в условиях повышенной влажности и температурных колебаний
• Подходит как для PE, так и для N-проводников - универсальность в использовании

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - превышение недопустимо
• Максимальное сечение провода - 15 мм2; более толстые кабеля не войдут в зажим
• Не рекомендуется использовать в качестве фазной шины - только для N и PE
• Требуется свободное место вокруг изоляторов для доступа к винтам при обслуживании

Примеры использования

• Распределение нуля в квартирном щитке после вводного автомата
• Объединение защитных проводников от розеток, светильников и бытовой техники
• Сборка нулевой шины в промышленных пультах управления
• Замена старой перемычки на шину при модернизации щита

Практические советы

• Перед монтажом проверьте, что все провода имеют зачистку 8–10 мм - этого достаточно для плотного контакта
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или изоляцию
• Если используете шину для PE и N одновременно, соблюдайте цветовую маркировку: синий - N, желто-зелёный - PE
• Проверяйте соответствие сечения провода и зажима - использование провода меньше 4 мм2 требует дополнительной изоляции
• Эта модель - часть серии NBB от Navigator; другие модели этой серии отличаются числом контактов и формой изоляторов - выбирайте по нужному количеству подключений
