Шина нулевая N неизол. на универс. держ. 8х12-14-С TEKFOR IEK TF-NN20-14-DL-K07

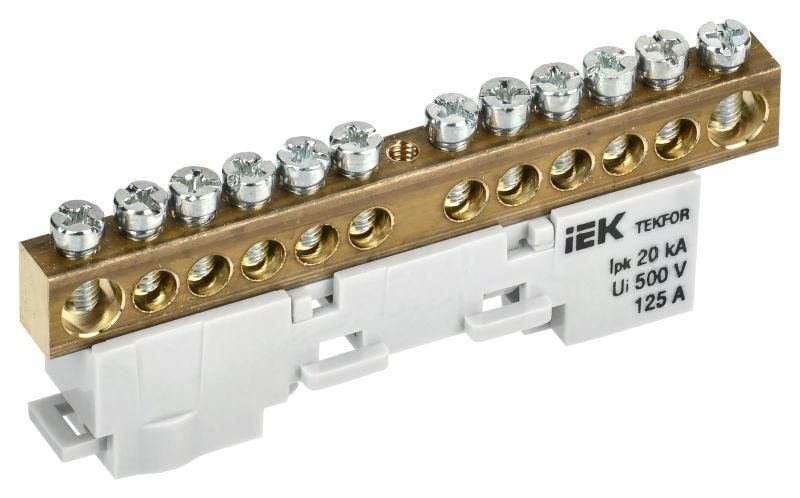

Шина нулевая N неизолированная на универсальном держателе 8x12-14-С от IEK (ИЭК), артикул tf-nn20-14-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических системах. Её конструкция обеспечивает устойчивый контакт даже при высоких нагрузках, а универсальный держатель упрощает установку.

Назначение и область применения

Шина нулевая N неизолированная на универсальном держателе 8x12-14-С используется для создания общего нулевого контура в распределительных щитах. Подходит для подключения нулевых (N), защитных (PE) и иногда фазных проводников в бытовых, коммерческих и промышленных установках. Часто применяется в щитах управления, на станках, конвейерах, в системах освещения и автоматизации.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать длительную нагрузку без перегрева;
• Материал контактов: латунь - обеспечивает хорошую проводимость и долговечность;
• Отделка поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и повышает безопасность;
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают плотный контакт;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых помещениях, но не в условиях постоянного воздействия воды.

Совместимость и монтаж

Шина нулевая N неизолированная на универсальном держателе 8x12-14-С крепится на DIN-рейку стандартной ширины 35 мм. Универсальный держатель позволяет фиксировать её в любом положении. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это исключает ослабление контакта и перелом жил. Кабели сечением до 25 мм2 совместимы с зажимами шины. Не рекомендуется использовать одножильные провода без гильз - риск потери контакта повышен.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Негорючий изолятор снижает риск возгорания при аварийных режимах. Шина не имеет сертификации по ГОСТ Р МЭК 61439, но изготовлена в соответствии с техническими условиями серии TEKFOR от IEK (ИЭК), что гарантирует соответствие внутренним нормам качества бренда.

Преимущества

• Универсальный держатель - легко монтировать и демонтировать без инструментов;
• Высокая проводимость латуни - минимизирует потери энергии и нагрев;
• Стойкость к вибрациям - подходит для оборудования с частыми колебаниями;
• Простая и проверенная конструкция - мало деталей, меньше точек отказа.

Ограничения применения

• Неизолированные контакты - нельзя применять в открытых местах без защиты корпусом или экраном;
• Необработанная поверхность - подвержена окислению в агрессивных средах (высокая влажность, химические пары);
• Запрещено подключение алюминиевых проводов - материал контактов несовместим с алюминием, возможен электрохимический эффект;
• Не предназначен для работы вне закрытых щитов - отсутствует степень защиты IP.

Примеры использования

• Распределительный щит квартиры - объединение всех нулевых проводов от розеток и светильников;
• Щит управления насосной станцией - подключение PE и N проводников от частотника и двигателей;
• Производственный конвейер - централизованное заземление и ноль для нескольких устройств;
• Аварийное освещение - распределение нуля между несколькими блоками питания.

Практические советы

• Перед монтажом проверьте, чтобы все провода были защищены наконечниками - особенно многожильные;
• Не затягивайте винты слишком сильно - можно повредить резьбу или деформировать латунный контакт;
• Если щит установлен в сыром месте (например, подвал), периодически осматривайте шину на наличие окисления - при необходимости протирайте спиртом;
• Для удобства обслуживания используйте маркировочные бирки на каждом подключенном проводе;
• При замене старой шины - убедитесь, что новый артикул tf-nn20-14-dl-k07 имеет аналогичный шаг крепления и ширину контактов.
