Шина нулевая ШНИ-8х12-16-У2-С на двух угловых изоляторах IEK YNN10-812-16C2-K07

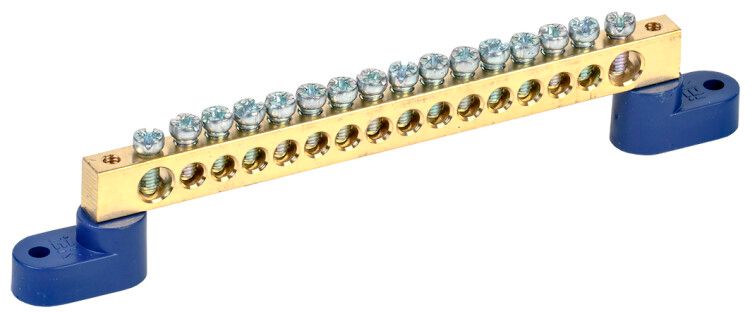

Шина нулевая ШНИ-8х12-16-У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высокой нагрузке и рассчитана на длительную эксплуатацию в жестких условиях.

Назначение и область применения

Шина нулевая ШНИ-8х12-16-У2-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в системах TN-S и TN-C-S для подключения проводов N и PE. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в этажных щитах, щитах управления насосными станциями, автоматикой конвейеров.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 380 В
• Материал контактов: латунь
• Сечение провода: 25 мм2 (максимальное)
• Количество точек подключения: 4
• Диапазон рабочих температур: от –40 C до +50 C
• Срок службы: 15 лет
• Цвет корпуса: синий
• Поверхность: необработанная (без покрытия)
• Способ монтажа: на монтажной плате с использованием угловых изоляторов

Совместимость и монтаж

Шина ШНИ-8х12-16-У2-С крепится исключительно через два угловых изолятора - не совместима с DIN-рейкой. Установка выполняется на панель щита с помощью болтов или саморезов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под крепёж соответствует стандартным размерам для панельных щитов. Монтаж требует доступа с тыльной стороны панели.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и ГОСТ Р 51321.1. Латунные контакты обеспечивают устойчивость к окислению и механическому износу. Наличие изоляторов предотвращает случайное замыкание на корпус щита. Не имеет сертификата IP - не предназначен для открытой установки вне щита.

Преимущества

• Высокая теплостойкость латуни позволяет выдерживать длительные перегрузки до 125 А
• Чёткая цветовая маркировка (синий) отличает её от фазных шин
• Простая конструкция снижает риск ошибок при монтаже
• Долгий срок службы - 15 лет - минимизирует необходимость замены
• Подходит для работы в холодном климате благодаря широкому диапазону температур

Ограничения применения

• Не применяется в качестве фазной шины - только для N и PE
• Не совместима с монтажом на DIN-рейку - требуется жёсткая панель
• Не защищена от попадания воды и пыли - должна устанавливаться внутри закрытого щита
• Не допускается использование с алюминиевыми проводами - возможна электрохимическая коррозия
• Поверхность необработана - при длительной эксплуатации в агрессивной среде возможна оксидация

Примеры использования

• Этажный распределительный щит в многоэтажном доме - подключение нулевых проводов квартир
• Щит управления лифтом - сборка защитного заземления
• Автоматический щит насосной станции - соединение PE-проводов от двигателей
• Производственный щит с частотными преобразователями - обеспечение надёжного нуля для чувствительной аппаратуры

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное 25 мм2; более толстые провода не войдут
• Обязательно используйте гильзы для многожильных проводов - это предотвратит ослабление контакта
• Затягивайте винты равномерно, без перекоса - чтобы не повредить латунные контакты
• При установке в щите с высокой влажностью дополнительно обработайте места крепления антикоррозийной смазкой
• Шина ШНИ-8х12-16-У2-С от IEK - один из немногих вариантов с угловыми изоляторами; если нужна DIN-рейка, выбирайте другие модели серии ШНИ
