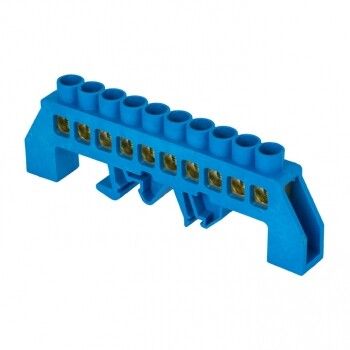

Шина нулевая N 6х9 10 отвер. латунь син. нейл. корп. комбинир. розн. стикер EKF sn0-63-10-dn-r

Шина нулевая N (6x9 мм) 10 отверстий латунь синий нейлоновый корпус комбинированный розничный стикer от EKF - надёжный клеммный блок для сборки нулевой шины в распределительном щите. Подходит для монтажа на DIN-рейку, обеспечивает безопасное соединение до десяти проводников сечением до 9 мм2. Артикул sn0-63-10-dn-r.

Назначение и область применения

Шина нулевая N используется для объединения нулевых проводников в электрических щитах - например, в жилых, офисных или промышленных объектах. Применяется в паре с заземляющей шиной PE для создания системы TN-S или TN-C-S. Подходит для распределительных щитов, автоматических выключателей, УЗО и дифференциальных автоматов. Монтаж осуществляется внутри щита на DIN-рейку.

Технические характеристики

• Количество соединений: 10
• Максимальное сечение провода: 9 мм2
• Номинальный ток: 100 А
• Тип подключения: винтовой
• Способ монтажа: на DIN-рейку
• Количество полюсов: 1
• Материал контактов: латунь с оцинкованным покрытием
• Корпус: синий нейлон, самозагасающий (не поддерживает горение)
• Защита контактов: да - крышка защищает от случайного прикосновения
• Ударопрочность: да - корпус выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть её на рейку - фиксация происходит без инструментов. Каждый винт затягивается отвёрткой с плоским лезвием. Диаметр отверстия рассчитан под провода до 9 мм2 - провода большего сечения (например, 10 или 16 мм2) не войдут. Все 10 отверстий одинакового размера - можно использовать все для проводников 6–9 мм2. На корпусе есть метки для маркировки (например, “N” или номер цепи).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок. Латунные контакты с оцинкованным покрытием обеспечивают устойчивость к окислению и позволяют безопасно подключать как медные, так и алюминиевые провода. Корпус выполнен из самозагасающего пластика - не распространяет горение при перегреве. Защитная крышка исключает риск поражения током при работе рядом с шиной. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Оцинкованная латунь - долговечность и совместимость с медью и алюминием
• Круглая форма головки винта - не режет жилы при затяжке
• Синий цвет корпуса - визуальное отличие от заземляющих шин (обычно жёлто-зелёных)
• Высокая плотность соединений - 10 точек на компактную единицу
• Стандартный форм-фактор - легко заменить аналогичным изделием из серии PROxima

Ограничения применения

Не применяется для проводов сечением более 9 мм2 - попытки вставить больший провод повредят контакт. Не предназначен для работы вне закрытых щитов - не имеет защиты IP выше IP20. Не рекомендуется для постоянного воздействия высоких температур (> +85 C) или агрессивных сред (высокая влажность, химические испарения). Не является заземляющей шиной - для PE требуется отдельная шина.

Примеры использования

• Подключение нулевых проводов от УЗО в квартирном щите
• Распределение нуля между несколькими автоматами в щите дома
• Сборка нулевой шины в промышленном щите управления станком
• Замена старой перемычки на шину при модернизации щита

Практические советы

• Перед монтажом проверьте сечение всех проводов - они должны быть ≤9 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить латунь
• Используйте маркировочные бирки для каждого отверстия - ускорит диагностику
• При использовании алюминиевых проводов - слегка зачистите жилу и нанесите антиоксидантную пасту
• Артикул sn0-63-10-dn-r - это розничная версия; для оптовых заказов доступны другие упаковки
• Эта шина - часть серии PROxima от EKF - значит, она совместима с другими элементами этой линейки по форме, цвету и качеству
