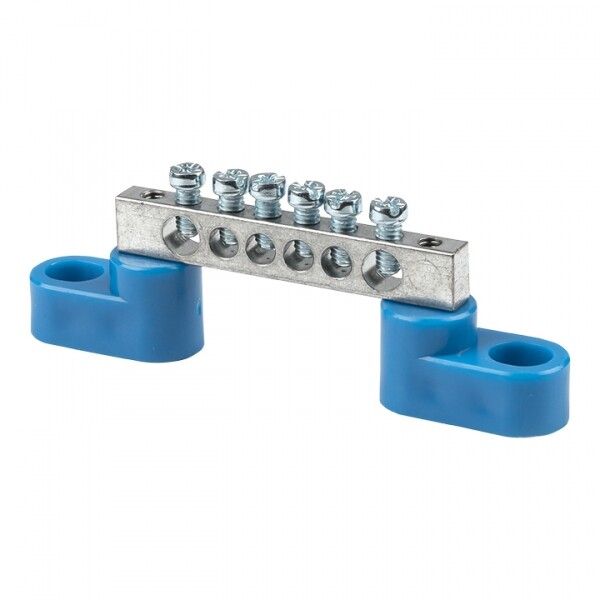

Шина нулевая N 6х9 6 отвер. цинк 2 син. угловых изолятора EKF sn1-63-06-2

Шина нулевая N 6x9мм 6 отверстий цинк 2 синих угловых изолятора EKF — это надёжный клеммный блок для сборки нулевой шины в распределительных щитах. Продукт серии PROxima от EKF обеспечивает безопасное и компактное подключение до шести нулевых проводников с сечением до 9 мм².

Назначение и область применения

Шина нулевая N 6x9мм 6 отверстий цинк 2 синих угловых изолятора EKF используется для объединения нулевых рабочих проводников (N) в электрических щитах. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах. Может применяться в системах TN-S и TN-C-S, где требуется выделенная нулевая шина. Установка на изоляторах исключает случайное замыкание на корпус щита.

Технические характеристики

• Количество подключений: 6 точек
• Максимальное сечение провода: 9 мм²
• Номинальный ток: 100 А
• Материал контактов: латунь с оцинкованным покрытием
• Изоляторы: 2 синих угловых, обеспечивают изоляцию от металлического основания
• Способ подключения: винтовой
• Способ монтажа: крепление через винты на DIN-рейку или поверхность
• Размеры: 6×9 мм — габариты контактной части; шаг между отверстиями соответствует стандартным требованиям для клеммных блоков

Совместимость и монтаж

Шина совместима с любыми DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа используйте винты, входящие в комплект или приобретаемые отдельно — они должны иметь диаметр, соответствующий отверстиям (обычно M4–M5). Каждый винт затягивается усилием 0,8–1,0 Н·м — перетягивать нельзя, чтобы не повредить латунную контактную часть. Изоляторы уже установлены — не требуют дополнительного крепления. После монтажа проверьте плотность фиксации каждого провода: он не должен болтаться при легком потягивании.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Конструкция защищена от случайного прикосновения благодаря изолирующим элементам. Цинковое покрытие предотвращает коррозию в условиях повышенной влажности. Синие изоляторы визуально отличают нулевую шину от фазных и заземляющих аналогов — снижают риск ошибок при обслуживании.

Преимущества

• Высокая проводимость: латунная основа обеспечивает минимальные тепловые потери даже при максимальном токе 100 А
• Устойчивость к окислению: оцинкованная поверхность продлевает срок службы в агрессивных средах
• Фиксация на двух изоляторах: гарантирует электробезопасность и исключает контакт с корпусом
• Чёткая маркировка: синие изоляторы позволяют легко идентифицировать нулевую шину среди других
• Компактность: 6 подключений на одной шине экономят место в щите

Ограничения применения

Не применяйте шину для подключения проводов сечением более 9 мм² — это вызовет перегрев и ослабление контакта. Не используйте для заземления (PE) — для этой цели нужны отдельные шины с жёлто-зелёной маркировкой. Не допускается установка в местах с постоянным воздействием открытого пламени, химически активных паров или влаги выше IP54 без дополнительной защиты. Не рекомендуется использовать в качестве перемычки между фазными клеммами — она рассчитана только на ноль.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Сборка нулевой шины в распределительном щите торгового центра
• Завершение нулевого контура в системе освещения офисного помещения
• Интеграция в щит управления насосной станцией или конвейером

Практические советы

• Перед монтажом удалите изоляционную плёнку с контактной поверхности — она мешает хорошему контакту
• Используйте только одножильные медные провода — многожильные требуют опрессовки наконечниками
• При подключении нескольких проводов одного сечения — равномерно распределяйте нагрузку по всем отверстиям
• Проверяйте состояние винтов каждые 1–2 года: при ослаблении возникает нагрев и искрение
• Артикул sn1-63-06-2 — это точный идентификатор для заказа запасных частей или дубликатов
