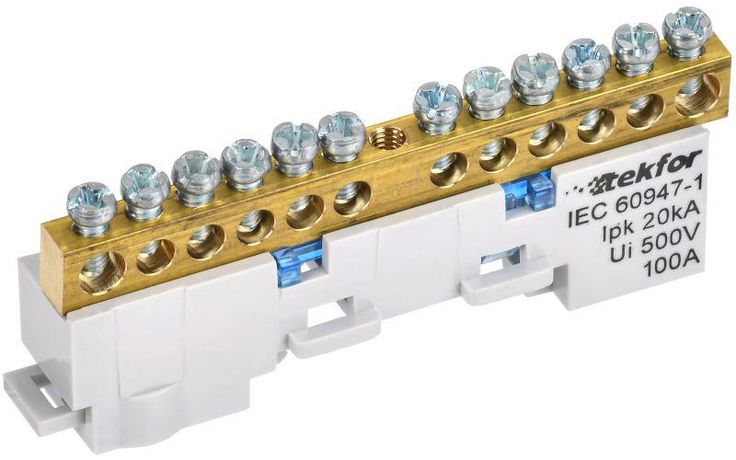

Шина нулевая N изол. на универс. держ. 6х9-12-С TEKFOR IEK TF-NN10-12-KL-K07

Шина нулевая N изолированная на универсальном держателе 6х9-12-С от IEK (ИЭК) - это надёжный элемент для организации нулевого и защитного заземления в распределительных щитах. Артикул tf-nn10-12-kl-k07 обеспечивает безопасное и удобное подключение множества проводников в одном месте, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Шина нулевая N изолированная на универсальном держателе 6х9-12-С используется для объединения нулевых (N), защитных (PE) и фазных проводников в электрических щитах. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах. Часто применяется в щитовых сборках жилых домов, офисов, производственных линий и систем автоматизации.

Технические характеристики

• Материал контактной части - латунь (высокая проводимость и устойчивость к коррозии)
• Прижимные винты - оцинкованная сталь (защита от ржавчины)
• Изолятор - негорючий пластик (повышенная пожаробезопасность)
• Рабочая температура - от –40 C до +50 C
• Относительная влажность - до 90% без конденсации
• Количество точек подключения - 12
• Сечение провода - до 6 мм2 (для одножильных) / до 10 мм2 (для многожильных с наконечниками)
• Форма держателя - универсальная, позволяет крепить на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая N изолированная на универсальном держателе 6х9-12-С совместима с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается легко: защёлкивается на рейку без инструментов. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает ослабление контакта и перегрев. Каждый винт затягивается моментом 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить резьбу.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока. Материалы изолятора не поддерживают горение, что снижает риск возгорания при аварийных ситуациях. Шина прошла испытания на термическую стойкость и механическую прочность в рамках внутренних стандартов IEK (ИЭК).

Преимущества

• Универсальный держатель - можно монтировать вертикально или горизонтально
• Высокая плотность подключений - 12 точек на одной шине экономят место в щите
• Защита от случайного прикосновения - изолированные контакты снижают риск поражения током
• Стойкость к влаге и перепадам температур - подходит для неотапливаемых помещений
• Легкий доступ к каждому винту - обслуживание и диагностика выполняются без демонтажа

Ограничения применения

Не рекомендуется использовать шину нулевая N изолированная на универсальном держателе 6х9-12-С для подключения проводов сечением более 10 мм2 без наконечников. Также запрещено применять её в средах с постоянным воздействием открытого пламени, химически активных паров или масел - материал изолятора не предназначен для таких условий. Не является заменой основному заземляющему контуру - работает только как распределительный элемент внутри щита.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток и светильников в промышленном щите
• Распределение нуля в системах управления станками, насосами и конвейерами
• Монтаж в щитах на балконах, подвалах и наружных установках благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - это равномерно распределит нагрузку
• Используйте только гильзы с подходящим диаметром для 6–10 мм2 - некорректный наконечник вызывает нагрев
• После установки протестируйте каждый контакт тестером на отсутствие плохого контакта
• При групповой установке нескольких шин оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Артикул tf-nn10-12-kl-k07 от IEK (ИЭК) совместим с другими изделиями серии TEKFOR - можно собирать модульную систему
