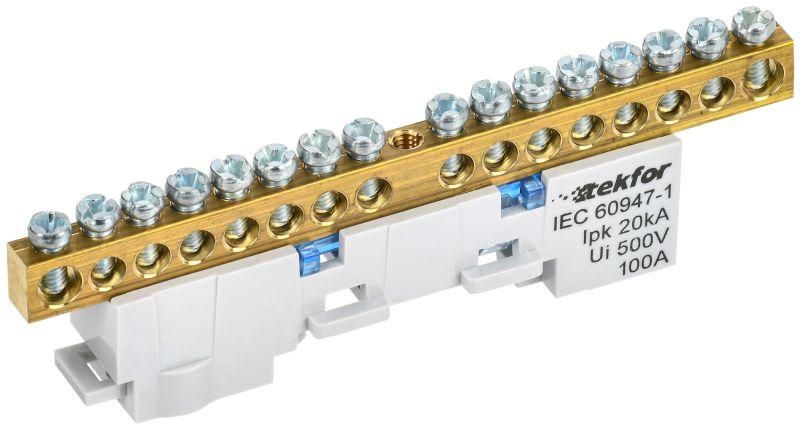

Шина нулевая N неизол. на универс. держ. 6х9-16-С TEKFOR IEK TF-NN10-16-DL-K07

Шина нулевая N неизолированная на универсальном держателе 6х9-16-С от IEK (ИЭК) - это надёжный элемент для распределения нулевого провода в электрощитах и промышленном оборудовании. Артикул tf-nn10-16-dl-k07 обеспечивает соединение до 16 проводников сечением до 16 мм2, выполнен из латуни и закреплён на изолирующем основании.

Назначение и область применения

Шина нулевая N неизолированная на универсальном держателе 6х9-16-С используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках. Часто применяется в щитах автоматики, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Тип изделия: Шина нулевая N, неизолированная
• Количество контактов: 16
• Диапазон сечений проводов: до 16 мм2
• Номинальный ток: 100 А
• Материал контактной части: Латунь
• Тип поверхности: Необработанная (без покрытия)
• Материал изолятора: Негорючий пластик
• Прижимные винты: Оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина крепится на DIN-рейку шириной 35 мм благодаря универсальному держателю. Для подключения:

• Медные одножильные провода - можно подключать напрямую;
• Медные многожильные провода - обязательно использовать наконечники-гильзы (например, НШВИ или НШВ);
• Алюминиевые провода - не рекомендуются, возможна коррозия и плохой контакт;
• Затяжка винтов - момент 0,8–1,0 Нм (не перетягивать!)

Убедитесь, что посадочный диаметр держателя совпадает с DIN-рейкой. Установка допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Конструкция исключает самопроизвольное выпадение проводов. Изолятор изготовлен из негорючего материала, устойчив к нагреву и возгоранию. Не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая проводимость за счёт латунного контакта - снижаются потери энергии и нагрев
• Стандартный крепёж на DIN-рейку - удобство монтажа в любых типах щитов
• 16 точек подключения - позволяет заменить несколько перемычек, уменьшая количество соединений
• Устойчивость к влаге и перепадам температур - надёжная работа в сложных условиях
• Оцинкованные винты - устойчивы к коррозии внутри щита

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - риск окисления и ослабления контакта
• Не изолированные контакты требуют соблюдения правил безопасности при работе под напряжением
• Не следует применять в помещениях с постоянным воздействием химически активных паров (кислоты, щёлочи)
• Не рассчитана на частые отключения/подключения - винты не предназначены для многократного демонтажа

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводов в распределительном щите цеха
• Сборка нулевой шины в пульте управления насосной станцией
• Формирование общей нулевой точки в системе освещения торгового центра

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не превышайте 16 мм2
• Используйте отвертку с регулируемым крутящим моментом - переусилие повредит резьбу
• После монтажа протяните винты через 1–2 недели - первичная деформация проводов может вызвать ослабление
• При использовании в сыром помещении - дополнительно герметизируйте место входа проводов
• Артикул tf-nn10-16-dl-k07 совместим с другими изделиями серии TEKFOR - легко заменить или дополнить
