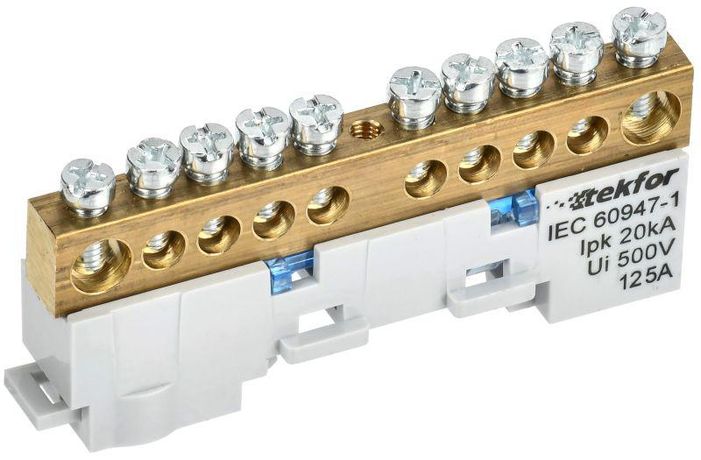

Шина нулевая N неизол. на универс. держ. 8х12-10-С TEKFOR IEK TF-NN20-10-DL-K07

Шина нулевая N неизолированная на универсальном держателе 8х12-10-С от IEK (ИЭК), артикул tf-nn20-10-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических установках. Универсальный крепёж позволяет легко монтировать её на DIN-рейку, а латунная контактная группа обеспечивает устойчивый токовый контакт.

Назначение и область применения

Шина нулевая N неизолированная на универсальном держателе 8х12-10-С используется для создания единой точки подключения нулевых проводников в распределительных щитах. Подходит для бытовых, коммерческих и промышленных систем. Может применяться в составе автоматических выключателей, УЗО, дифференциальных аппаратов, а также в силовых цепях оборудования - например, на станках, конвейерах, системах освещения.

Технические характеристики

• Материал контакта: латунь - обеспечивает высокую проводимость и устойчивость к окислению
• Прижимные винты: оцинкованная сталь - защищены от коррозии
• Изолятор: негорючий пластик - повышает безопасность при перегрузках
• Размеры: 8×12 мм - соответствует стандартным габаритам для монтажа на DIN-рейку
• Температурный режим: от –40 C до +50 C
• Относительная влажность: до 90% без конденсации
• Форма: неизолированная - требует соблюдения правил изоляции при монтаже

Совместимость и монтаж

Шина нулевая N неизолированная на универсальном держателе 8х12-10-С совместима со всеми типами DIN-реек шириной 35 мм. Крепление осуществляется за счёт встроенного зажима - достаточно защёлкнуть её на рейку. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает ослабление контакта и перегрев. Одновременно можно подключить несколько проводов под один винт - рекомендуется не более трёх, чтобы сохранить плотность соединения.

Безопасность и стандарты

Произведено в соответствии с требованиями к комплектующим для электроустановок. Материалы изолятора соответствуют нормам самозатухания (негорючесть). Шина не имеет защиты IP - не предназначена для открытого монтажа во влажных или запылённых помещениях без корпуса. Все элементы сертифицированы для работы в рамках ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Универсальный держатель - удобство монтажа без дополнительных крепёжных деталей
• Латунные контакты - долговечность и стабильность передачи тока даже при колебаниях нагрузки
• Негорючий изолятор - снижает риск возгорания при аварийных ситуациях
• Стандартные размеры - совместима с большинством щитов и модульных устройств

Ограничения применения

• Не применяется в условиях постоянного воздействия воды, масел, химически активных паров - отсутствует герметизация
• Не предназначен для прямого подключения одиночных жил без наконечников - возможен перегрев и выход из строя
• Не рассчитана на работу выше +50 C - требуется принудительное охлаждение или вентиляция в закрытых щитах
• Не используйте в качестве фазной шины - отсутствует цветовая и изоляционная маркировка

Примеры использования

• Подключение нулевых проводов от нескольких УЗО в квартирном щите
• Объединение рабочих нулей в промышленном щите управления насосной станцией
• Распределение PE-проводника в щите питания конвейерной линии
• Сборка нулевой шины в распределительном пункте на объекте с повышенными требованиями к надёжности

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящие наконечники - особенно важно для многожильных медных жил
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать латунную планку
• При использовании в щитах с большим числом подключений - планируйте свободное место между шинами для доступа к винтам
• Шина нулевая N неизолированная на универсальном держателе 8х12-10-С от IEK (ИЭК) - идеально сочетается с другими изделиями серии TEKFOR для единообразного монтажа
• Артикул tf-nn20-10-dl-k07 - заменяет аналогичные модели других брендов, если габариты и тип крепления совпадают
