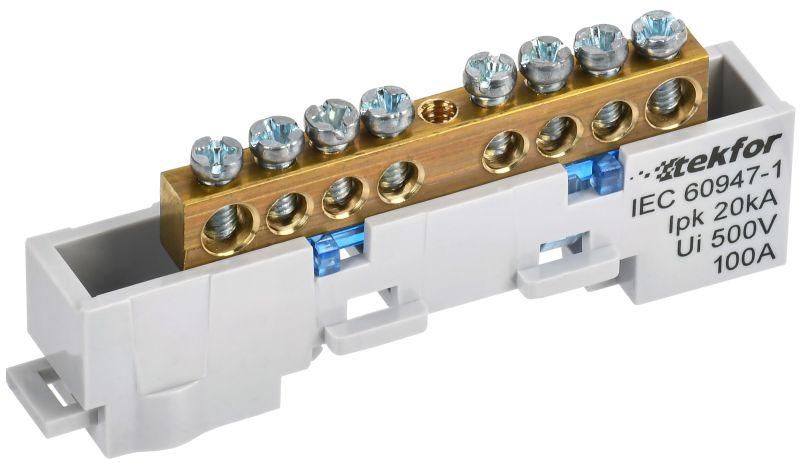

Шина нулевая N неизол. на универс. держ. 6х9-8-С TEKFOR IEK TF-NN10-08-DL-K07

Шина нулевая N неизолированная на универсальном держателе 6х9-8-С от IEK (ИЭК) - это надёжный элемент для организации нулевого и защитного заземления в распределительных щитах. Артикул tf-nn10-08-dl-k07 предназначен для монтажа в условиях промышленного и жилого оборудования, обеспечивая устойчивый контакт без изоляции токоведущей части.

Назначение и область применения

Шина нулевая N неизолированная на универсальном держателе 6х9-8-С используется для группового подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в силовые, осветительные и автоматические распределительные устройства. Применяется в промышленных щитах, системах управления, бытовых щитках и технологических панелях. Может использоваться как часть комплекта для сборки щита по ГОСТ 32397.

Технические характеристики

• Материал контактов: латунь - обеспечивает высокую проводимость и устойчивость к окислению
• Прижимные винты: оцинкованная сталь - защищены от коррозии, подходят для многократного демонтажа
• Изолятор: негорючий пластик - предотвращает случайные замыкания, выдерживает повышенную температуру
• Размеры: 6×9 мм - сечение токоведущей планки, соответствует стандартным требованиям для проводов до 10 мм2
• Температурный режим: от –40 C до +50 C - работает в холодных и жарких помещениях
• Влажность: до 90% - допустимо применение в сырых помещениях, кроме постоянного контакта с водой

Совместимость и монтаж

Шина крепится на DIN-рейку шириной 35 мм благодаря универсальному держателю. Установка занимает несколько секунд - просто защёлкивается на рейку. Для подключения:

• Медные многожильные провода должны быть обжаты наконечниками-гильзами - без этого возможен перегрев и ослабление контакта
• Подходящий диапазон сечений проводов: 1–10 мм2
• Не рекомендуется использовать с алюминиевыми проводами - материал контактов не совместим с алюминием
• Затяжка винтов - момент 0,5–0,7 Нм; переусиливать нельзя - риск повреждения резьбы

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутренней установки в электроустановках напряжением до 1000 В. Материалы изолятора соответствуют нормам самозатухания (негорючесть). Соответствие стандартам IEC 60947-7-1 и ГОСТ 32397 подтверждается сертификацией производителя IEK (ИЭК).

Преимущества

• Универсальный крепёж - совместим с любой DIN-рейкой, не требует дополнительных креплений
• Латунные контакты - долговечны, не теряют проводимости при циклических нагрузках
• Негорючий изолятор - снижает риск возгорания при аварийных ситуациях
• Чёткая маркировка позиций - позволяет легко идентифицировать каждую точку подключения

Ограничения применения

• Не предназначена для внешней установки - отсутствует защита IP, не выдерживает прямого попадания воды
• Не применяется в цепях переменного тока выше 1000 В
• Не подходит для подключения одножильных проводов большого сечения (>10 мм2) - риск деформации контакта
• Не рекомендовано использование в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Объединение всех нулевых проводов в квартирном щите после счётчика
• Распределение PE-проводников в промышленном щите станка
• Формирование общей шины заземления в распределительной камере здания
• Сборка щитовой группы в системах АСУ ТП

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - так равномерно распределяется нагрузка
• Используйте маркировочные бирки на каждом выводе - ускоряет диагностику и обслуживание
• Проверяйте затяжку винтов через год после установки - особенно в условиях колебаний температуры
• Для больших объектов используйте несколько шин параллельно - не перегружайте одну шину более чем 10–12 проводами
• Артикул tf-nn10-08-dl-k07 - оптимальный выбор для типовых проектов, где требуется надёжная, недорогая и простая в монтаже шина нулевая N от IEK (ИЭК)
