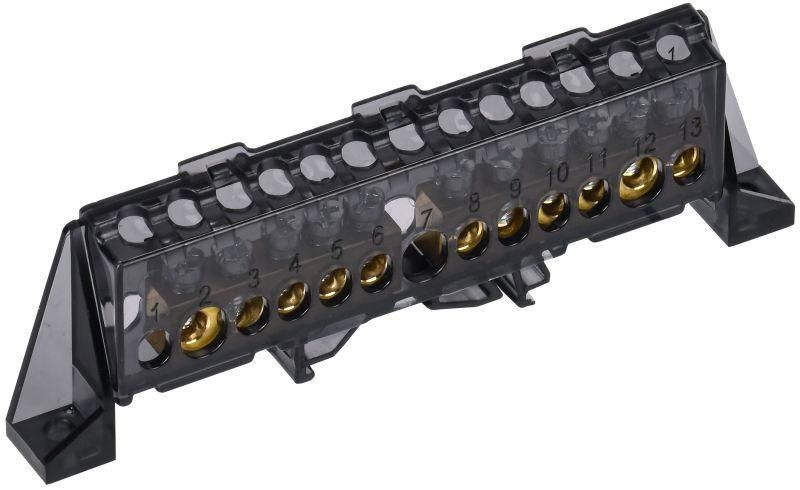

Шина нулевая N в комб. изол. "Стойка" 8х12-5+6-Ч TEKFOR IEK TF-NN20-56-DP-K02

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(5+6)-Ч IEK - это надёжный элемент для организации нулевого и защитного заземления в распределительных щитах. Артикул tf-nn20-56-dp-k02 от бренда IEK предназначен для монтажа на DIN-рейку и обеспечивает безопасное соединение нескольких проводников в одной точке.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(5+6)-Ч IEK используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах. Часто применяется в щитах управления, автоматических системах, станках и конвейерах, где требуется организованное и безопасное заземление.

Технические характеристики

• Количество контактов: 5 для N + 6 для PE (комбинированный вариант)
• Размеры изолятора: 8×12 мм (высота × глубина)
• Материал контактной части: латунь
• Материал прижимных винтов: оцинкованная сталь
• Материал изолятора: негорючий пластик
• Температурный режим работы: от –40 C до +50 C
• Максимальная относительная влажность: 90%
• Тип монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(5+6)-Ч IEK устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения рекомендуется использовать провода сечением до 16 мм2. Медные многожильные провода должны быть предварительно обжаты наконечниками-гильзами - это исключает перелом жил и снижает риск нагрева в месте контакта. Винты затягиваются отверткой с плоским лезвием; усилие не требует специального контроля - достаточно плотного, но без перекручивания.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок: изолятор выполнен из самозагасающего материала, что предотвращает распространение горения. Латунные контакты обеспечивают устойчивую токопроводящую способность, а цинковое покрытие винтов защищает от коррозии. Шина не имеет сертификации по ГОСТ/IEC, однако её применение допустимо в рамках нормативов ПУЭ и ГОСТ Р 50030.2, при условии соблюдения правил монтажа.

Преимущества

• Объединённая шина N+PE экономит место в щите - вместо двух отдельных шин одна комбинированная
• Негорючий изолятор повышает пожаробезопасность
• Латунные контакты обеспечивают долговечность и стабильный контакт даже при частых подключениях
• Цинковые винты устойчивы к воздействию влаги и химически активной среды
• Стандартный форм-фактор совместим с большинством типовых щитов

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен оксидный слой и плохой контакт
• Не рассчитана на ток выше 100 А - максимальная нагрузка определяется сечением подключаемых проводов
• Не следует использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения и поражения током
• Запрещено использовать в условиях постоянного погружения в воду или высокой запылённости без дополнительной защиты

Примеры использования

• Щит освещения в офисном здании - подключение всех нулевых проводов от светильников
• Щит управления насосной станцией - организация PE-проводника для корпусов оборудования
• Автоматический щит на производстве - объединение нулей и заземлений от датчиков и приводов
• Распределительный щит жилого дома - замена старых перемычек на компактную и надёжную шину

Практические советы

• Перед монтажом проверьте, чтобы все провода были обесточены - работа с шиной выполняется только при отключенном питании
• Используйте наконечники НШВИ или НШВ для многожильных медных проводов - это продлит срок службы контакта
• При установке в щит с ограниченным пространством учтите габариты: шина занимает 11 модулей (5+6) на DIN-рейке
• Не смешивайте провода разных сечений на одном винте - это создаёт неравномерное давление и риск перегрева
• Проверяйте затяжку винтов через год после монтажа - особенно в условиях вибраций или перепадов температуры
