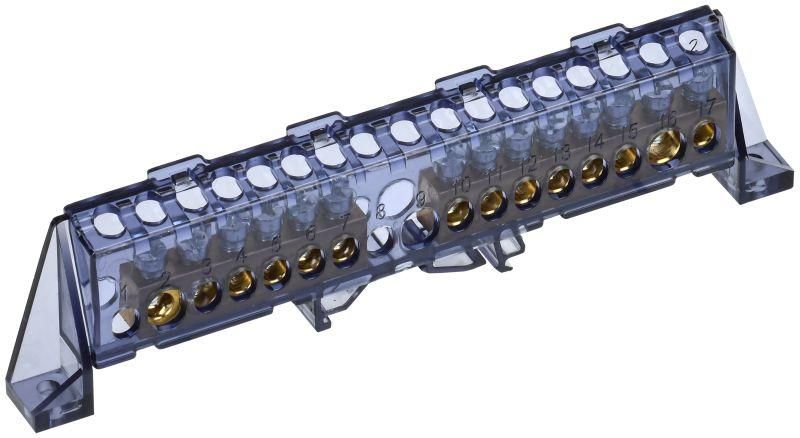

Шина нулевая N в комб. изол. "Стойка" 8х12-6+8-Ч TEKFOR IEK TF-NN20-68-DP-K02

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(6+8)-Ч IEK - это надёжный элемент для распределения нулевого провода в электрощитах, совмещающий функции электрического соединения и механической фиксации на DIN-рейке. Артикул tf-nn20-68-dp-k02 относится к серии TEKFOR и предназначен для установки в промышленных и жилых распределительных устройствах.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(6+8)-Ч IEK используется для создания единой точки подключения нескольких нулевых проводников в электрическом щите. Подходит для сборки щитов автоматики, силового оборудования, систем освещения и управления. Может применяться как в бытовых, так и в промышленных условиях - например, на станциях, конвейерах, в распределительных пунктах зданий.

Технические характеристики

• Количество контактных точек: 14 - позволяет подключить до 14 проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Диапазон сечений проводов: до 25 мм2 - подходит для медных и алюминиевых жил указанного сечения
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Тип поверхности: необработанная - не имеет специального покрытия, что снижает стоимость, но требует осторожности при монтаже
• Изолятор: негорючий пластик - защищает от случайного замыкания и соответствует требованиям пожарной безопасности
• Рабочая температура: от –40 C до +50 C - работает в суровых климатических условиях
• Относительная влажность: до 90 % - допустимо использование во влажных помещениях, кроме постоянного контакта с водой

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(6+8)-Ч IEK крепится на стандартную DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - никаких дополнительных креплений не требуется. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает ослабление контакта и повреждение жил при затяжке винтов. Каждый контакт фиксируется винтом из оцинкованной стали - достаточно использовать отвертку с плоским лезвием.

Безопасность и стандарты

Конструкция шины соответствует общим требованиям к электроустановкам в РФ и странах ЕАЭС. Негорючий изолятор обеспечивает класс защиты от возгорания. Материалы не выделяют токсичных веществ при нагреве. Шина не имеет сертификации по ГОСТ Р 50030.5.1 или IEC 60947, однако её применение в рамках типовой сборки щита считается безопасным при соблюдении правил монтажа и нагрузочных норм.

Преимущества

• Удобство монтажа: компактная форма и защёлкивающаяся основа позволяют быстро закрепить шину на рейке
• Высокая плотность подключения: 14 контактов на одной стойке экономят место в щите
• Стабильность контакта: латунные контакты обеспечивают долговечное соединение даже при циклических нагрузках
• Цена: доступная стоимость благодаря отсутствию дорогостоящего поверхностного покрытия

Ограничения применения

• Не рекомендуется для подключения алюминиевых проводов без переходных наконечников - риск окисления и потери контакта
• Не предназначена для работы в условиях постоянной влажности, брызг воды или погружения - IP-защита не указана
• Не подходит для частого демонтажа/монтажа - винты не рассчитаны на многократное откручивание без потери усилия затяжки
• Необходимо контролировать момент затяжки - перетягивание винта может повредить латунный контакт

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников PE в распределительном щите производственного цеха
• Сборка нулевой шины в системах управления насосными станциями
• Формирование общей нулевой точки в системах освещения с множеством светильников

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не превышающее 25 мм2
• Используйте наконечники типа НШВИ или НШВ для многожильных медных проводов - это продлит срок службы контакта
• Затягивайте винты равномерно, без лишнего усилия - лучше всего использовать отвертку с регулируемым крутящим моментом
• При установке в щит с высокой плотностью компонентов учтите габариты шины: стойка 8×12-(6+8)-Ч занимает около 12 модулей (18 мм каждый)
• Не используйте эту шину вместо фазной - она предназначена только для нулевого (N) и защитного (PE) проводника
