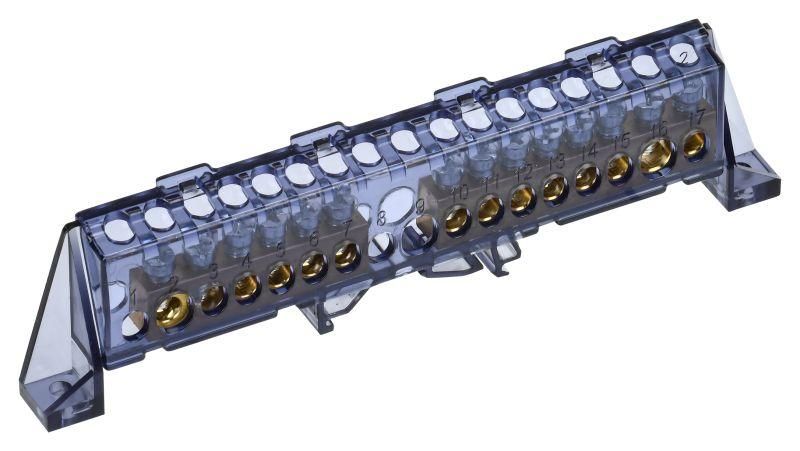

Шина нулевая N в комб. изол. "Стойка" 8х12-8+8-Ч TEKFOR IEK TF-NN20-88-DP-K02

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(8+8)-Ч IEK - это надёжный элемент для распределения нулевого провода в электрощитах, совмещающий функции электрического соединения и механической фиксации на DIN-рейке. Артикул tf-nn20-88-dp-k02 относится к серии TEKFOR бренда IEK и предназначен для постоянного использования в промышленных и жилых установках.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(8+8)-Ч IEK используется для создания единой точки подключения нескольких нулевых проводников в распределительных щитах. Подходит для монтажа в бытовых, офисных и промышленных электроустановках - например, в щитах автоматического ввода резерва (АВР), системах освещения, станциях управления и силовых пультах. Также может применяться для подключения защитных проводников PE, если проектом допускается объединение PEN-проводников.

Технические характеристики

• Количество контактных точек: 16 - позволяет подключить до 16 проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения при нормальных условиях
• Диапазон сечений проводов: до 25 мм2 - подходит для медных и алюминиевых жил указанного сечения
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Тип поверхности: необработанная - не имеет специального покрытия, что снижает стоимость, но требует осторожности при эксплуатации в агрессивных средах
• Изолятор: негорючий пластик - защищает от случайного замыкания и соответствует требованиям пожарной безопасности
• Фиксация: на DIN-рейку типа 35 мм - совместима со стандартными рейками в щитах
• Габариты стойки: 8×12–(8+8) мм - указывает на форму и расположение контактных групп
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе стойка 8х12-(8+8)-Ч IEK устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый контакт зажимается винтом M6. При использовании многожильных медных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и повышает надёжность контакта. Не рекомендуется затягивать винты с усилием выше нормы - это может повредить резьбу или деформировать латунный контакт.

Безопасность и стандарты

Конструкция шины соответствует общим требованиям к комплектующим для распределительных устройств. Материалы изолятора - негорючие, что соответствует классу самозатухающих материалов. Номинальный ток 125 А и рабочая температура до +50 C обеспечивают безопасную работу в рамках норм ГОСТ Р 50030.2 и IEC 60947-7-1. Однако сертификация конкретного артикула tf-nn20-88-dp-k02 по ЕАЭС не указана - перед использованием в официальных объектах проверьте наличие деклараций соответствия.

Преимущества

• Удобство монтажа: одна шина заменяет несколько отдельных клемм, экономит место в щите
• Высокая надёжность контактов благодаря латунным контактам и качественным винтам
• Стандартная форма и размеры - легко интегрируется в любые типовые щиты
• Надёжная изоляция предотвращает случайные замыкания между соседними контактами
• Подходит для массового применения в серийных решениях - особенно в продуктах серии TEKFOR

Ограничения применения

• Не предназначена для работы в условиях повышенной химической агрессивности - необработанная поверхность латуни может окисляться в атмосфере с высоким содержанием серы или солей
• Запрещено использовать для подключения проводов сечением больше 25 мм2 - риск перегрева и выхода из строя
• Не следует применять в цепях переменного тока с частотой выше 50/60 Гц без согласования с проектировщиком
• Не рекомендовано использование в помещениях с постоянным конденсированием влаги - даже при влажности ниже 90 % возможна коррозия контактов
• Не является изолирующим элементом для фазных проводов - применяется только для N и PE

Примеры использования

• Объединение всех нулевых проводов от розеток в квартирном щитке
• Распределение нуля в щите управления насосной станцией
• Подключение защитного проводника PE в распределительном пункте промышленного оборудования
• Сборка нулевой шины в щитах автоматизации конвейеров и линий производства
• Использование в составе готовых щитов серии TEKFOR от IEK

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - 25 мм2 максимум
• Для многожильных проводов используйте только гильзы с опрессовкой - не просто “наденьте” наконечник
• Не смешивайте алюминиевые и медные провода на одной шине - это вызывает гальваническую коррозию
• Проверяйте плотность затяжки винтов отверткой с ограничителем момента - переусиливать нельзя
• При необходимости удлинения цепи - используйте перемычки такого же сечения, как основные провода
• При работе в сыром помещении рассмотрите возможность дополнительной защиты (например, термоусадочных трубок на выводах)
• Артикул tf-nn20-88-dp-k02 - один из самых распространённых вариантов в линейке IEK; при закупке партии сверьте номер с документацией
