Шина нулевая N в комб. изол. "Стойка" 8х12-3+4-Ч TEKFOR IEK TF-NN20-34-DP-K02

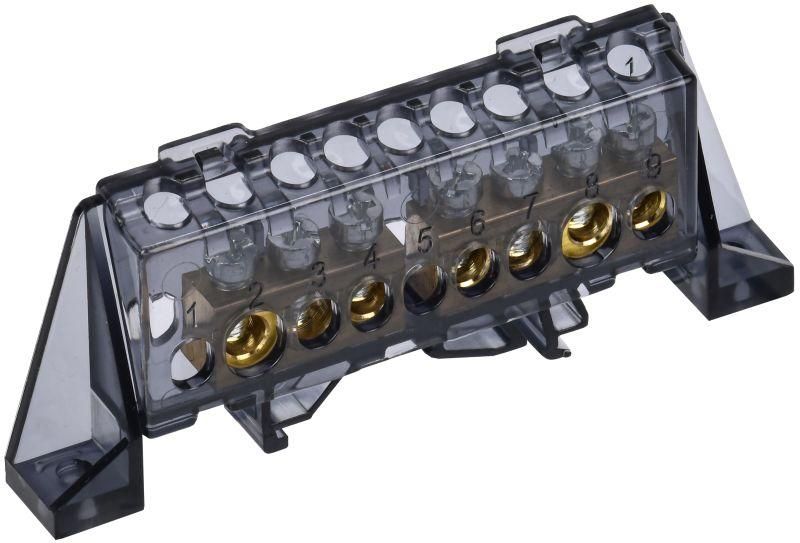

Шина нулевая N в комбинированном DIN-изоляторе стойка 8x12-(3+4)-Ч IEK - это надёжный элемент для распределения нулевого провода в электрощитах, совмещающий функции электрического соединения и механической фиксации на DIN-рейке. Артикул tf-nn20-34-dp-k02 относится к серии TEKFOR и предназначен для постоянного использования в промышленных и жилых установках.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе стойка 8x12-(3+4)-Ч IEK используется для объединения нескольких нулевых проводников в одном месте - например, в распределительных щитах, автоматических выключателях, УЗО или дифференциальных автоматах. Подходит для монтажа в щитах жилых домов, офисов, производственных линий и оборудования с высокой плотностью подключений. Благодаря изолятору, шина безопасно крепится на DIN-рейке и исключает случайные замыкания на корпус.

Технические характеристики

• Количество контактных точек: 7 - позволяет подключить семь проводников одновременно
• Номинальный ток: 125 А - рассчитана на длительную работу при нагрузке до этого значения
• Диапазон сечений проводов: до 25 мм2 - поддерживает медные и алюминиевые провода указанного сечения
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, обеспечивают надёжный зажим
• Изолятор: негорючий пластик - повышает безопасность, предотвращает возгорание при перегрузке
• Тип поверхности: необработанная - не требует дополнительной защиты, но может нуждаться в очистке перед монтажом
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений
• Относительная влажность: до 90 % - допустимо использование в сырых условиях, кроме постоянного контакта с водой

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе стойка 8x12-(3+4)-Ч IEK крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейке - никаких дополнительных креплений не требуется. Каждый контакт имеет винтовой зажим с отверстием под крестовую отвёртку. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШВ), чтобы избежать ослабления контакта и перегрева. Не подключайте провода сечением больше 25 мм2 - это может привести к плохому контакту и нагреву.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутреннего использования в электроустановках. Материалы изолятора и контактов проходят проверку на горючесть и термостойкость. Однако устройство не имеет степени защиты IP - не предназначено для открытого монтажа вне щита или во влажных помещениях без корпуса. Эксплуатация возможна только в закрытых распределительных устройствах.

Преимущества

• Удобная компактная форма - занимает мало места на DIN-рейке
• Высокая надёжность контактов благодаря латунным контактам и качественным винтам
• Стандартная совместимость с большинством щитов и модульных устройств
• Наглядная маркировка групп контактов - легко отличить 3 и 4 точки подключения
• Подходит как для новых монтажей, так и для реконструкций старых щитов

Ограничения применения

• Не применяется для подключения проводов сечением свыше 25 мм2
• Не предназначена для внешней установки - отсутствует защита от воды и пыли
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации
• Не подходит для подключения алюминиевых проводов без специальных переходных наконечников
• Не является заменой основному PE-проводнику - работает только как N-шину

Примеры использования

• Объединение нулевых проводов от семи автоматических выключателей в квартирном щите
• Распределение нуля в промышленном щите управления станком
• Подключение нулевой шины к УЗО и дифавтоматам в системе TN-S
• Формирование общей нулевой шины в распределительном пункте торгового центра

Практические советы

• Перед первым подключением протяните все винты усилием 0,8–1,0 Нм - недостаточно затянутые контакты греются, переизбыток - ломает латунь
• Проверьте соответствие сечения провода и наконечника - даже один неверно выбранный провод может вызвать аварию
• При использовании в сыром помещении (бассейн, подвал) дополнительно герметизируйте место входа проводов в щит
• Не смешивайте на одной шине провода разных типов (медные и алюминиевые) - это создаёт риск электрохимической коррозии
• Артикул tf-nn20-34-dp-k02 можно заменить аналогичными шинами серии TEKFOR с таким же количеством контактов и токовой нагрузкой
