Шина нулевая N в комб. изол. "Стойка" 8х12-4+4-Ч TEKFOR IEK TF-NN20-44-DP-K02

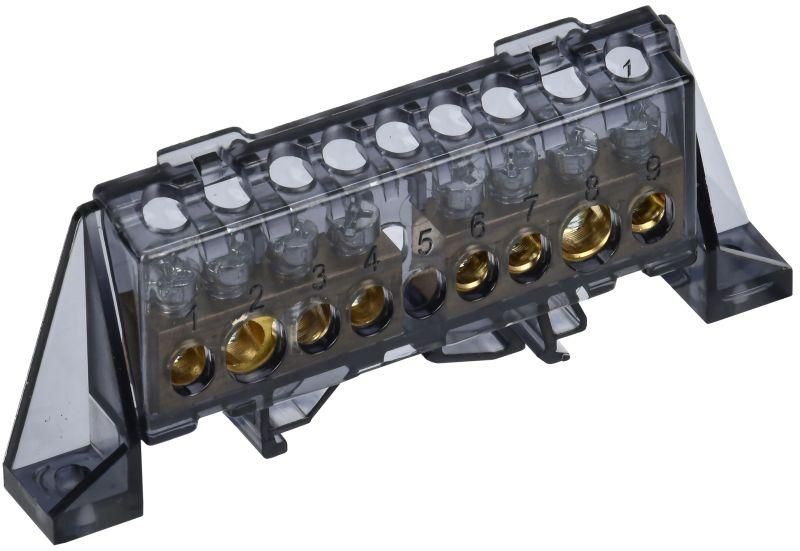

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(4+4)-Ч IEK - это надёжное устройство для распределения нулевого и защитного провода в электрощитах. Выполненная из латуни и установленная на изолирующей стойке, она обеспечивает безопасное и прочное соединение нескольких проводников в одном месте. Артикул tf-nn20-44-dp-k02 соответствует серии TEKFOR бренда IEK.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(4+4)-Ч IEK используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для установки на DIN-рейку в бытовых, промышленных и коммерческих электроустановках. Часто применяется в щитах управления, автоматических системах, станках и конвейерах, где требуется надёжное заземление и нейтраль.

Технические характеристики

• Количество контактных точек: 8 - позволяет подключить восемь проводов одновременно;
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева;
• Диапазон сечений проводов: до 25 мм2 - совместим с медными и алюминиевыми жилами указанного сечения;
• Материал контактов: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, обеспечивают плотный контакт;
• Изолятор: негорючий пластик - предотвращает замыкание между шиной и DIN-рейкой, повышает безопасность;
• Тип поверхности: необработанная - не требует дополнительной защиты, но может потребовать осторожности при монтаже в агрессивных средах;
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях;
• Относительная влажность: до 90 % - допустима в помещениях с повышенной влажностью, кроме постоянного воздействия воды.

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-(4+4)-Ч IEK устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения рекомендуется использовать наконечники-гильзы (например, НШВИ или НШУ) при работе с многожильными медными проводами - это исключает деформацию жил и снижает риск нагрева. Каждый винт затягивается отверткой с плоским лезвием; усилие должно быть достаточным для плотного контакта, но без перегрузки - чтобы не повредить резьбу. Устройство рассчитано на вертикальное расположение на рейке, горизонтальное крепление не предусмотрено.

Безопасность и стандарты

Произведённая по требованиям ГОСТ Р МЭК 60947-7-1, шина соответствует нормам безопасности для внутренних электромонтажных работ. Негорючий материал изолятора снижает риск возгорания при аварийных ситуациях. Отсутствие открытых токоведущих частей после установки минимизирует опасность поражения током. Однако устройство не имеет степени защиты IP - не предназначен для установки во влажных или запылённых местах вне корпуса щита.

Преимущества

• Высокая надёжность контактов благодаря латунным элементам и качественной гальванизации винтов;
• Стандартная форма и размер позволяют легко заменить аналогичные устройства других брендов;
• Комбинированный изолятор выполняет двойную функцию: электрическая изоляция и механическая фиксация на рейке;
• Подходит для массового монтажа - экономит время при сборке щитов;
• Совместима с большинством типов клеммных колодок и модульных устройств IEK серии TEKFOR.

Ограничения применения

• Не предназначена для подключения проводов сечением более 25 мм2 - возможен перегрев и потеря контакта;
• Не следует использовать в условиях постоянного попадания воды, пара или химически активных веществ - изолятор не герметичен;
• Не рекомендовано применение в цепях переменного тока выше 1000 В - максимальное напряжение не указано, но по конструкции ограничено до 690 В;
• Не подходит для подключения одножильных алюминиевых проводов без специальных переходных наконечников - существует риск окисления и потери контакта;
• Не имеет защиты от случайного доступа - требует установки внутри закрытого щита.

Примеры использования

• Щит освещения в офисном здании - объединение всех нулевых проводов от светильников;
• Автоматический щит насосной станции - подключение PE-проводников от двигателей и контроллеров;
• Цеховая распределительная панель - организация нулевой шины для группы станков;
• Аварийное освещение - обеспечение надёжного заземления в системах UPS.

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 25 мм2 может вызвать неравномерный нагрев;
• Обязательно используйте наконечники для многожильных проводов - даже если они кажутся “плотными”, без них контакт будет нестабильным;
• При установке в щите с большим числом шин соблюдайте интервалы между ними - не допускайте соприкосновения с другими токоведущими элементами;
• Проверяйте затяжку винтов через год после монтажа - особенно в условиях вибраций или частых перепадов температур;
• Артикул tf-nn20-44-dp-k02 можно заказывать как запасную часть - он полностью совместим с другими изделиями серии TEKFOR от IEK.
