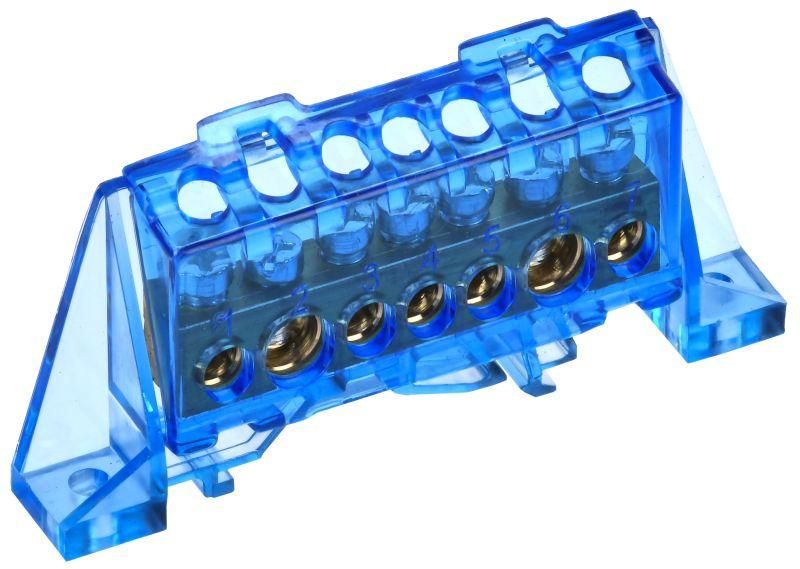

Шина нулевая N в комб. изол. "Стойка" 8х12-7-С TEKFOR IEK TF-NN20-07-DP-K07

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-7-С от IEK (ИЭК), артикул tf-nn20-07-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах и технологических системах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует устойчивый токовый контакт.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-7-С используется для создания централизованной точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках. Часто применяется в щитах управления, автоматике оборудования, конвейерах, насосных станциях и других системах, где требуется групповое заземление или зануление.

Технические характеристики

• Количество контактов: 7 - позволяет подключить семь проводников одновременно;
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения при нормальных условиях;
• Диапазон сечений проводников: до 25 мм2 - совместим с медными и алюминиевыми жилами указанного сечения;
• Материал контактов: латунь - обеспечивает высокую электропроводность и устойчивость к окислению;
• Материал изолятора: негорючий пластик - повышает пожаробезопасность и предотвращает пробой;
• Прижимные винты: оцинкованная сталь - защищены от коррозии, обеспечивают надёжный контакт;
• Тип поверхности: необработанная - требует осторожности при монтаже, чтобы не повредить контактную плоскость;
• Рабочая температура: от –40 C до +50 C - работает в широком температурном диапазоне;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-7-С крепится на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Устанавливается в любом положении - горизонтально или вертикально. Для подключения медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШУ). Это исключает перелом жил, снижает переходное сопротивление и увеличивает срок службы контакта. Каждый винт затягивается отверткой с моментом, соответствующим рекомендациям производителя - переусердствовать нельзя, чтобы не повредить резьбу.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для устройств внутри распределительных щитов. Материалы изолятора и контактов проходят проверку на самозатухаемость и термостойкость. Шина не имеет специфической сертификации по ГОСТ или IEC, однако её исполнение соответствует общепринятым практикам для изделий серии TEKFOR от IEK. Не предназначен для открытого монтажа вне корпуса - всегда используйте в закрытом щите.

Преимущества

• Объединённая конструкция - изолятор и шина в одном элементе, экономят место в щите;
• Высокая плотность контактов - 7 точек подключения на одной шине, минимизирует количество компонентов;
• Стандартный форм-фактор - легко заменяется аналогичными моделями;
• Устойчивость к коррозии - благодаря латуни и оцинкованным винтам, долговечен даже в слегка влажной среде;
• Подходит для массового монтажа - идеальна для типовых проектов и серийного производства щитов.

Ограничения применения

• Не предназначена для подключения проводов сечением более 25 мм2 - возможен перегрев и потеря контакта;
• Не использовать в местах с постоянным воздействием воды, масел, химически активных веществ - изолятор не герметичен;
• Запрещено применять без наконечников на многожильных медных проводах - риск разрушения жил и возгорания;
• Не рассчитана на частые демонтажи - многократное откручивание винтов снижает надёжность контакта;
• Не подходит для фазных проводников в сетях выше 1000 В - только для низковольтных систем до 1000 В переменного тока.

Примеры использования

• Щит освещения в офисном здании - объединение всех нулевых проводов от светильников;
• Щит управления конвейером - подключение PE-проводников от двигателей и датчиков;
• Аварийный генераторный щит - распределение нуля между несколькими выходами;
• Промышленный шкаф с PLC - заземление всех металлических корпусов и экранов кабелей.

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не смешивайте 1,5 мм2 и 25 мм2 на одной шине;
• Используйте метки или бирки на каждом проводе - упрощает обслуживание и диагностику;
• При установке в щит с ограниченным пространством - учтите посадочные размеры: ширина изолятора 8 мм, высота 12 мм;
• Проверяйте затяжку винтов через год после монтажа - особенно в условиях вибраций или перепадов температуры;
• Для защиты от пыли и влаги - устанавливайте шину внутрь щита с классом IP54 и выше.
