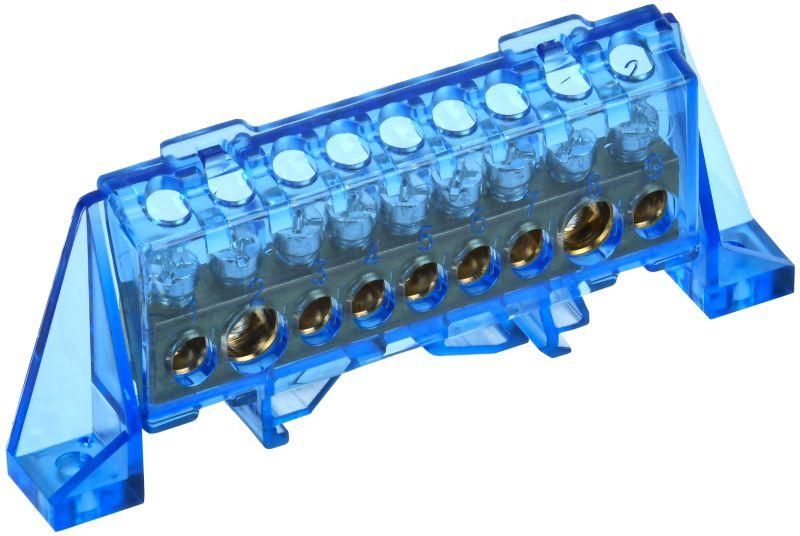

Шина нулевая N в комб. изол. "Стойка" 8х12-9-С TEKFOR IEK TF-NN20-09-DP-K07

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-9-С от IEK (ИЭК), артикул tf-nn20-09-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах и технологических системах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует устойчивый токовый контакт.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-9-С используется для создания централизованной точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках. Часто применяется в щитах управления, автоматике оборудования, конвейерах, насосных станциях и других системах, где требуется групповое заземление или зануление.

Технические характеристики

• Количество контактов: 9 - позволяет подключить до девяти проводников одновременно;
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения при нормальных условиях;
• Диапазон сечений проводников: 25 мм2 - оптимально для проводов сечением до 25 квадратных миллиметров;
• Материал контактов: латунь - обеспечивает высокую электропроводность и долговечность;
• Материал изолятора: негорючий пластик - предотвращает распространение пламени и защищает от случайного замыкания;
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают надёжный контакт;
• Тип поверхности: необработанная - требует осторожности при монтаже, чтобы не повредить покрытие;
• Рабочая температура: от –40 C до +50 C - работает в суровых климатических условиях;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-9-С монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается легко: защёлкивающаяся основа фиксирует изделие без дополнительных креплений. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это предотвращает перелом жил и снижение качества контакта. Каждый винт затягивается отверткой с плоским лезвием; усилие не должно превышать рекомендованное производителем - переусилие может повредить резьбу или деформировать контакт.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных работ. Негорючий изолятор соответствует классу самозатухающих материалов. Шина не имеет защиты IP - не предназначена для открытого монтажа в сырых или запылённых местах вне корпуса. Эксплуатация возможна только внутри закрытых щитов или оборудования.

Преимущества

• Комбинированный дизайн - изолятор и шина в одном элементе, экономят место в щите;
• Высокая плотность контактов - 9 точек подключения на одной шине, минимизирует количество компонентов;
• Стандартная форма - совместима с любыми DIN-корпусами и модульными щитами;
• Устойчивость к нагреву - латунь сохраняет проводимость даже при длительной работе на пределе тока;
• Цифровая маркировка - каждая точка подключения доступна для идентификации и обслуживания.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - риск окисления и плохого контакта;
• Не использовать в условиях постоянной влажности, брызг воды или погружения - отсутствует защита IP;
• Запрещено использование вне закрытых щитов - изолятор не рассчитан на внешние воздействия;
• Не подходит для частых демонтажей - многократное откручивание винтов снижает надёжность контакта;
• Максимальное сечение - 25 мм2; большие провода не войдут в зажим.

Примеры использования

• Щит освещения в офисном здании - объединение всех нулевых проводов от светильников;
• Автоматический щит насосной станции - заземление двигателей и контрольных устройств;
• Производственный конвейер - распределение PE-проводников между несколькими приводами;
• Аварийное освещение - центральный пункт подключения нулевой шины от группы АВО.

Практические советы

• Перед монтажом проверьте сечение проводов - они должны точно попадать в диапазон 25 мм2;
• Обязательно используйте наконечники-гильзы для многожильных медных проводов - это исключит “выбивание” жил;
• Не смешивайте шины разных серий в одном щите - лучше собирать всю систему на продуктах одного бренда (например, IEK TEKFOR);
• После монтажа проверьте все винты - слабый контакт вызывает нагрев и выход из строя;
• При необходимости удлинения шины - используйте перемычки того же типа и материала, что и оригинальная шина Стойка 8х12-9-С.
