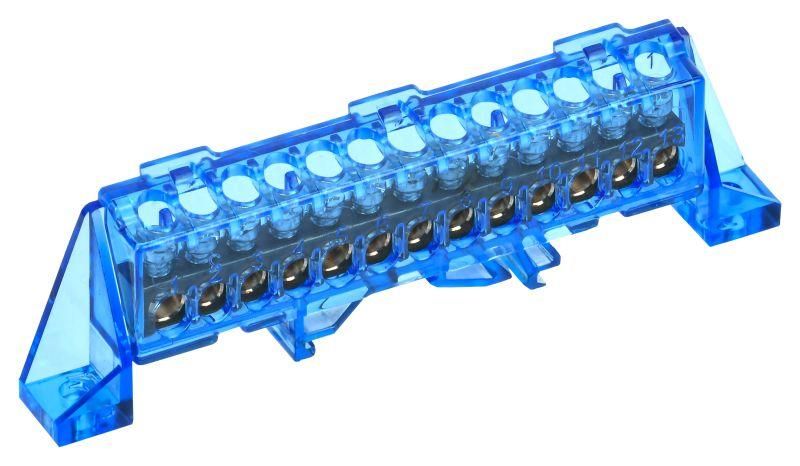

Шина нулевая N в комб. изол. "Стойка" 6х9-15-С TEKFOR IEK TF-NN10-15-DP-K07

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-15-С от IEK (ИЭК), артикул tf-nn10-15-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа выдерживает нагрузку до 100 А.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-15-С используется для создания централизованной точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках. Часто применяется в щитах автоматики, системах освещения, станках и конвейерах, где требуется много точек заземления или зануления.

Технические характеристики

• Количество контактов: 15 - позволяет подключить до 15 проводников одним устройством;
• Номинальный ток: 100 А - максимальная допустимая нагрузка на всю шину;
• Диапазон сечений: 16 мм2 - оптимально для проводов сечением до 16 квадратных миллиметров;
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению;
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - защищает от случайного замыкания и соответствует требованиям пожарной безопасности;
• Условия эксплуатации: температура от –40 C до +50 C, влажность до 90 % - подходит для большинства внутренних помещений, включая сырые и холодные помещения.

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-15-С устанавливается на стандартную DIN-рейку шириной 35 мм. Каждый контакт фиксируется винтом M6. Для подключения медных многожильных проводов обязательна предварительная обжимка наконечниками-гильзами - это исключает перелом жил и снижение качества контакта. Учитывайте посадочную высоту: корпус шины рассчитан на классический профиль DIN-рейки, совместим с большинством щитов IEK и других производителей.

Безопасность и стандарты

Конструкция шины соответствует общепринятым нормам для внутрищитового оборудования. Негорючий изолятор повышает уровень пожаробезопасности. Материалы не содержат свинца и других запрещённых веществ. Шина не сертифицирована по ГОСТ Р 50030.5.1 или IEC 60947, так как является комплектующим элементом, а не самостоятельным аппаратом - её применение регулируется правилами устройства электроустановок (ПУЭ).

Преимущества

• Объединяет 15 проводников в одном модульном устройстве - экономит место в щите;
• Стандартный форм-фактор - легко заменяется и интегрируется в существующие решения;
• Высокая прочность латунных контактов - долговечность даже при частых переподключениях;
• Надёжная фиксация через изолятор - минимизирует риск смещения при вибрации или ударах;
• Подходит для нулевой и защитной шин - универсальность в использовании.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический гальванический эффект с латунью;
• Необработанная поверхность контактов требует контроля окисления в условиях повышенной влажности - рекомендуется периодическая проверка;
• Максимальное сечение - 16 мм2; провода больше этого значения не смогут быть надёжно закреплены;
• Не следует использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения и поражения током.

Примеры использования

• Распределительный щит квартиры - подключение всех нулевых проводов от розеток и светильников;
• Щит управления насосной станцией - объединение PE-проводников от двигателей и датчиков;
• Производственный участок - сборка нулевой шины для группы станков с автономными УЗО;
• Аварийное освещение - центральный пункт подключения защитного проводника от нескольких светильников.

Практические советы

• Перед монтажом всегда проверяйте сечение проводов - не используйте провода >16 мм2, даже если они кажутся “плотно” входящими;
• Обязательно обжимайте многожильные провода наконечниками типа НШВИ или НШВ - это предотвращает “распушивание” жил при затяжке винта;
• После монтажа проверьте затяжку каждого винта - слабый контакт вызывает нагрев и выход из строя;
• В условиях высокой влажности (бассейны, подвалы) рекомендуется периодически протирать контакты сухой тряпкой и контролировать наличие белого налёта - признак окисления латуни;
• При замене старой шины - сохраняйте цветовую маркировку проводов: голубые - на N, желто-зелёные - на PE.
