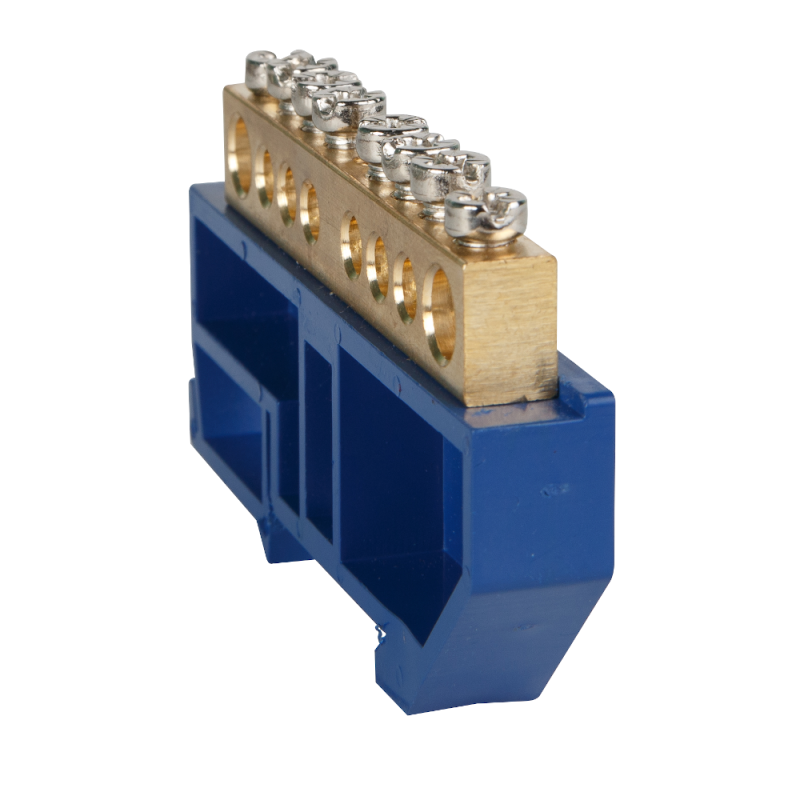

Шина нулевая с двумя изоляторами OptiKit BB-D-N-DIN-10-6х9-синий | 277838 КЭАЗ

Шина нулевая с двумя изоляторами BB-D-N-DIN-10-6х9 синяя от КЭАЗ Optima - это надёжный элемент для распределения нулевого провода в щитах, рассчитанный на работу с проводниками сечением 6 мм2 и током до 100 А. Артикул 277838 подходит для монтажа на DIN-рейку и используется в промышленной и жилой автоматике.

Назначение и область применения

Шина нулевая BB-D-N-DIN-10-6х9 синяя применяется для создания единых точек подключения нулевых рабочих (N), нулевых защитных (PE) и иногда фазных проводников в распределительных щитах. Подходит для систем TN-S, TN-C-S, IT. Часто встречается в щитах управления станков, конвейеров, освещения, HVAC и бытовых этажных щитах. Напряжение до 400 В переменного и постоянного тока.

Технические характеристики

• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 100 В - указано как минимальное; фактически работает до 400 В, как указано в описании производителя
• Количество контактов: 10 - позволяет подключить до десяти проводников
• Диапазон сечений: 6 мм2 - совместима с одножильными и многожильными проводами именно этого сечения
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Поверхность контактов: никелирование - снижает сопротивление перехода, защищает от коррозии
• Диаметр монтажного винта: M4 - стандартный размер для зажимов в щитовой аппаратуре
• Рабочий температурный диапазон: от -40C до +50C - подходит для холодных помещений и нагретых шкафов
• Способ монтажа: DIN-рейка с Ω-профилем - фиксируется стандартным защёлкивающим механизмом

Совместимость и монтаж

BB-D-N-DIN-10-6х9 синяя устанавливается на любую стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зацепить заднюю часть шины за профиль и плотно прижать до щелчка. Убедитесь, что все провода имеют сечение 6 мм2 - более толстые не войдут, более тонкие могут плохо зажиматься. Винты затягиваются отверткой с плоским лезвием, момент - не более 0,8–1,0 Нм, чтобы не повредить резьбу M4. После установки проверьте надёжность зажима каждого провода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных устройств в распределительных системах. Никелированная поверхность предотвращает образование оксидов, снижая риск перегрева. Шина имеет два изолятора - они обеспечивают безопасный шаг между контактами и исключают случайное замыкание при близком расположении проводов.

Преимущества

• Высокая надёжность соединений благодаря латуни и никелевому покрытию
• Удобство сборки: один модуль заменяет несколько отдельных клемм
• Стандартный форм-фактор - легко интегрируется в готовые щитовые комплекты
• Цвет синий - визуально отличается от фазных шин, снижает вероятность ошибки при обслуживании
• Поддержка работы в экстремальных температурах - подходит для неотапливаемых объектов

Ограничения применения

• Не предназначен для подключения проводов сечением менее 6 мм2 - возможен слабый контакт и перегрев
• Не рекомендуется использовать для токов выше 100 А - даже кратковременные перегрузки могут вызвать оплавление
• Напряжение 100 В в спецификации - это указание на испытательное, а не рабочее значение; максимальное рабочее - 400 В, как указано в описании
• Не подходит для внешней установки - не имеет защиты IP, хотя и выдерживает температуры от -40 до +50C

Примеры использования

• Щит управления насосной станцией - подключение всех N-проводов от частотников и реле
• Жилищный этажный щит - объединение нулей от квартирных групп
• Производственный цех - распределение PE-проводника от нескольких станков к главному контуру заземления
• Аварийное освещение - сборка нулевой шины для автономных светильников

Практические советы

• Перед монтажом удалите изоляцию с проводов точно на длину, соответствующую глубине зажима - лишняя изоляция мешает контакту
• Затягивайте винты равномерно - начинайте с крайних контактов, двигайтесь к центру
• Не используйте эту шину как фазную - цвет синий служит предупреждением, но лучше всегда сверяться с принципиальной схемой
• Если требуется больше 10 контактов - используйте две шины параллельно, соблюдая правила изоляции и расстояния
• Для долговечности периодически проверяйте состояние зажимов - особенно после первых 6 месяцев эксплуатации
