Шина нулевая с изолятором OptiKit BB-D-PE-DIN-4-6х9 желтый | 277853 КЭАЗ

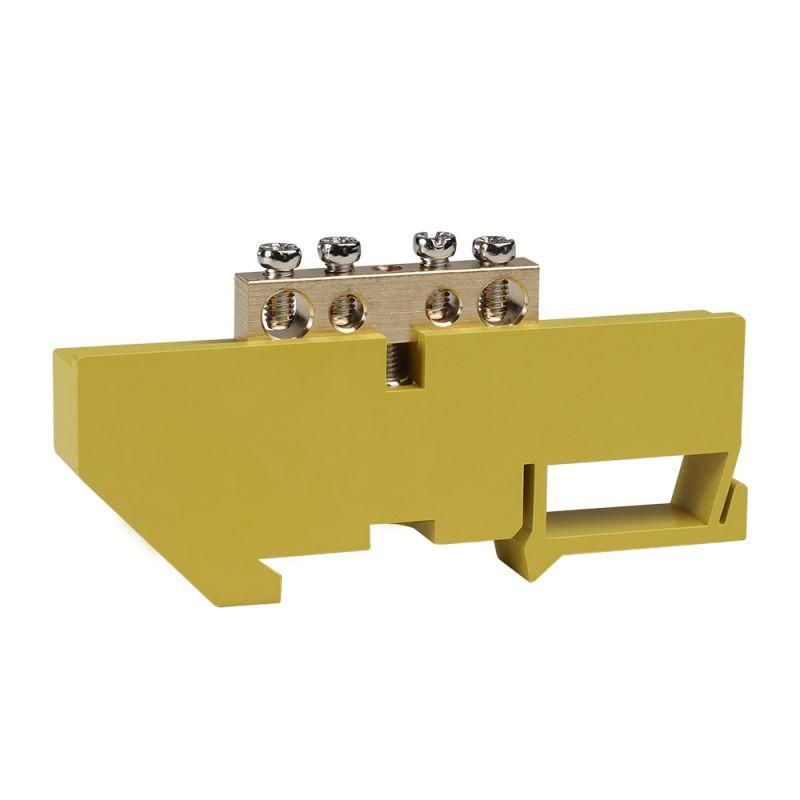

Шина нулевая с изолятором BB-D-PE-DIN-4-6х9 желтая от КЭАЗ Optima предназначена для надёжного соединения нулевых и защитных проводников в распределительных щитах. Эта шина обеспечивает безопасную коммутацию при токе до 100 А и устанавливается на DIN-рейку, что делает её удобной для сборки автоматических систем управления.

Назначение и область применения

Шина нулевая с изолятором BB-D-PE-DIN-4-6х9 желтая используется для создания общего нулевого и защитного заземления в электрощитах. Подходит для соединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в установках с напряжением до 400 В переменного и постоянного тока. Применяется в промышленном оборудовании, щитах автоматизации, станциях управления, бытовых и коммерческих распределительных устройствах.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 100 В
• Количество контактов: 4
• Диапазон сечений проводников: до 6 мм2
• Материал контактной части: латунь с никелированным покрытием
• Способ монтажа: крепление на DIN-рейку с Ω-профилем
• Диаметр резьбы монтажного винта: M4
• Рабочий температурный диапазон: от -40 C до +50 C

Совместимость и монтаж

Шина BB-D-PE-DIN-4-6х9 желтая совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается путём защёлкивания на профиль рейки - никаких дополнительных креплений не требуется. Для подключения проводов используются винты M4; максимальное сечение жилы - 6 мм2. Никелированная поверхность контактов снижает окисление и повышает долговечность соединений. Не рекомендуется использовать для проводов большего сечения - это может привести к перегреву и потере контакта.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности для оборудования до 400 В. Латунная основа и никелирование обеспечивают устойчивость к коррозии и высокую электропроводность. Изолирующий корпус предотвращает случайные замыкания между фазами и нулевыми проводниками. Шина не имеет сертификата IP, поэтому применяется только внутри закрытых щитов.

Преимущества

• Удобный монтаж на DIN-рейку - экономит время при сборке щита
• Никелированная поверхность контактов снижает риск окисления и увеличивает срок службы
• Чёткая цветовая маркировка (жёлтый) позволяет легко отличить защитный PE-провод от других
• Стандартный шаг контактов и универсальный винт M4 совместимы с большинством кабельных наконечников

Ограничения применения

• Не предназначен для работы при напряжении выше 100 В - использование в сетях 220/380 В требует проверки допустимости по нормам
• Максимальное сечение провода - 6 мм2; более толстые жилы не поместятся в зажим
• Не рассчитана на открытую установку - отсутствует защита от пыли и влаги (не IP-rated)
• Не следует применять в условиях частых вибраций без дополнительной фиксации

Примеры использования

• Подключение защитного заземления (PE) ко всем устройствам в промышленном щите управления
• Объединение нулевых проводов от нескольких автоматов в распределительном щите квартиры
• Создание общей точки N и PE в системе TN-S на объектах с повышенными требованиями к безопасности
• Использование в цепях питания конвейеров, насосов, компрессоров с контроллерами

Практические советы

• Перед монтажом убедитесь, что все провода имеют наконечники подходящего размера (для M4 и 6 мм2)
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить резьбу или латунь
• Жёлтый цвет шины BB-D-PE-DIN-4-6х9 указывает на защитный PE-провод - используйте её исключительно для заземления, а не для рабочего нуля
• При использовании в составе серии OptiKit BB сочетайте с другими элементами того же бренда - это гарантирует совместимость и соответствие документации КЭАЗ
• Для больших проектов с множеством точек подключения рассмотрите возможность параллельного использования нескольких шин
