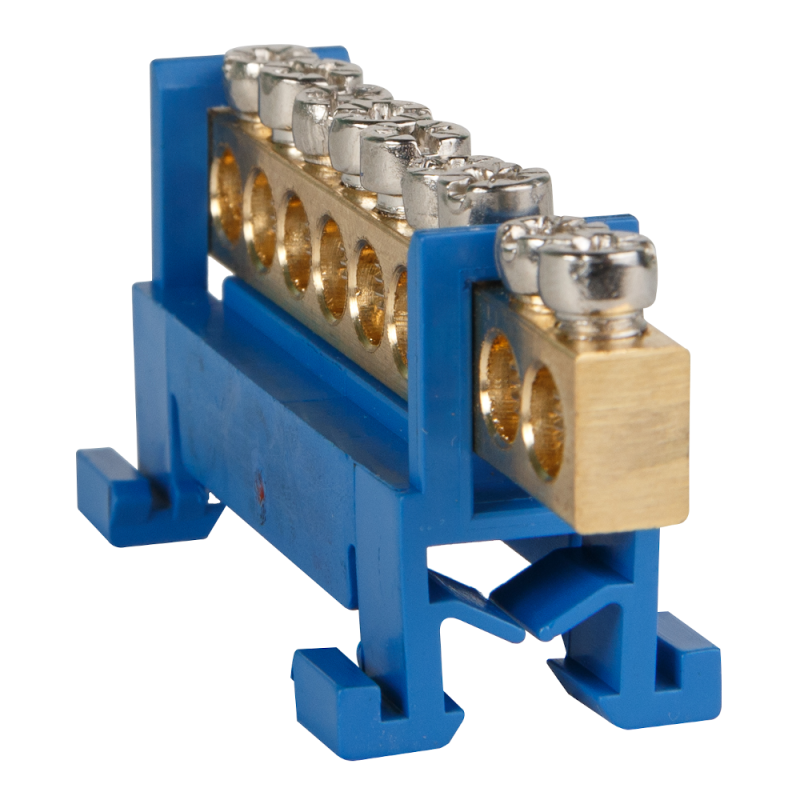

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-10-6х9 синий | 277829 КЭАЗ

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-10-6х9 синий КЭАЗ - это надёжное устройство для распределения нулевого провода в щитовых устройствах. Разработана для работы в условиях промышленной автоматизации и жилых зданий, обеспечивает безопасное и компактное подключение до десяти проводников. Артикул 277829 соответствует серии OptiKit BB от КЭАЗ.

Назначение и область применения

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-10-6х9 синий КЭАЗ используется для создания единой точки подключения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в электрощитах. Применяется в распределительных устройствах с напряжением до 400 В переменного и постоянного тока - например, в силовых щитах на заводах, системах освещения, насосных станциях и бытовых этажных щитах.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Номинальное напряжение: 100 В - указывает минимальную допустимую изоляцию, но шина работает до 400 В согласно заявленному применению;
• Количество контактов: 10 - позволяет подключить до десяти проводников;
• Диапазон сечений проводов: 1–10 мм2 - совместима с медными и алюминиевыми проводами указанного сечения;
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к окислению;
• Поверхность контактов: никелирование - снижает сопротивление перехода и защищает от коррозии;
• Диаметр монтажного винта: M4 - стандартный размер для затяжки контактных болтов;
• Рабочий температурный диапазон: от –40 до +50 C - подходит для установки в неотапливаемых помещениях и холодных регионах;
• Способ монтажа: DIN-рейка с Ω-профилем - легко фиксируется на стандартной рейке шириной 35 мм.

Совместимость и монтаж

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-10-6х9 синий КЭАЗ устанавливается на любую DIN-рейку типа C (Ω-профиль), используемую в современных электрощитах. Для монтажа достаточно зацепить её за верхнюю часть рейки и опустить до фиксации. Подключение проводов выполняется через винты M4 - перед затяжкой необходимо зачистить жилы до металлического блеска и использовать наконечники (при необходимости). Убедитесь, что сечение провода не превышает 10 мм2 - более толстые провода не войдут в контактные гнёзда.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования внутри распределительных устройств. Никелированное покрытие контактов повышает долговечность и снижает риск нагрева при длительной нагрузке. Хотя сертификаты не указаны, продукт выпускается КЭАЗ - производителем, соблюдающим ГОСТ Р 50030.2 и другие нормы для коммутационных аппаратов.

Преимущества

• Высокая плотность контактов - 10 точек подключения на одной шине экономят место в щите;
• Удобная форма и цвет - синий корпус позволяет быстро отличить нулевую шину от фазных аналогов;
• Стандартный монтаж на DIN-рейку - совместима с большинством готовых щитов без доработок;
• Латунь с никелем - гарантирует стабильный контакт даже при циклических нагрузках;
• Работает при экстремальных температурах - подходит для холодных складов и открытых помещений.

Ограничения применения

• Не предназначен для подключения проводов сечением более 10 мм2 - попытки запихнуть большие жилы повредят контакт;
• Номинальное напряжение 100 В в спецификации - это техническая отметка изоляции, но шина рассчитана на работу до 400 В; важно не путать эти значения;
• Не рекомендуется использовать в средах с повышенной химической агрессивностью - хотя никель защищает от коррозии, он не устоит против кислот или солей;
• Не является заменой главной заземляющей шине - применяется только как вторичная распределительная шина после основного заземления.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоквартирного дома;
• Объединение PE-проводов от нескольких станков на производстве;
• Распределение нуля между группами освещения в офисном здании;
• Формирование общей нулевой шины в частном доме при модернизации старой проводки.

Практические советы

• Перед установкой проверьте, чтобы все провода имели одинаковое сечение - смешивание 1,5 мм2 и 10 мм2 может вызвать неравномерный нагрев;
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабый контакт увеличивает сопротивление, слишком сильный - повреждает резьбу;
• Используйте наконечники типа НШВИ для многожильных проводов - они предотвращают ослабление контакта;
• После монтажа сделайте термографический контроль - найдите возможные перегревающиеся контакты;
• Артикул 277829 - это единственная версия этой модели в каталоге КЭАЗ Optima; не путайте с другими шинами OptiKit, имеющими другое количество контактов или цвет.
