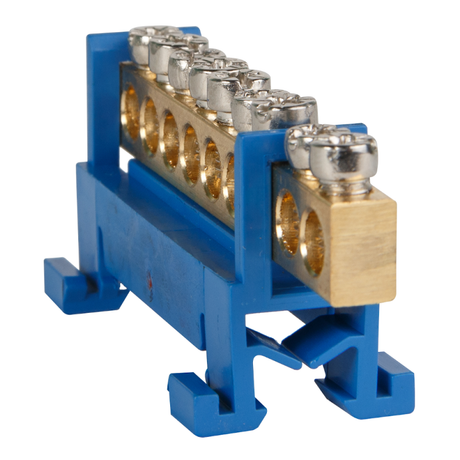

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-14-6х9 синий | 277832 КЭАЗ

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-14-6х9 синий КЭАЗ - это надёжный элемент для организации нулевого провода в распределительных щитах. Продукт предназначен для безопасного и компактного соединения нескольких проводников на DIN-рейке, обеспечивая долговечную работу в условиях промышленной автоматизации и жилых зданий.

Назначение и область применения

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-14-6х9 синий КЭАЗ используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в электрощитах. Подходит для установки в распределительных устройствах с напряжением до 400 В переменного и постоянного тока. Часто применяется в промышленных щитах, системах автоматизации, бытовых и коммерческих электрощитах.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Номинальное напряжение: 100 В - указывает минимальный класс изоляции; фактическая работа допускается до 400 В
• Количество контактов: 14 - позволяет подключить до 14 проводников
• Диапазон сечений: 10 мм2 - совместим с проводами сечением до 10 квадратных миллиметров
• Материал: латунь - высокая электропроводность и устойчивость к коррозии
• Поверхность контактов: никелированное покрытие - снижает окисление, увеличивает срок службы контактов
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Диаметр резьбы монтажного винта: M4 - стандартный размер для надёжного зажима
• Способ монтажа: DIN-рейка - легко фиксируется на стандартной рейке 35 мм

Совместимость и монтаж

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-14-6х9 синий КЭАЗ устанавливается на DIN-рейку без дополнительных креплений. Для подключения используйте гибкий или одножильный провод сечением до 10 мм2. Зажим осуществляется винтом M4 - затягивать следует усилием, достаточным для плотного контакта, но без перекручивания. Убедитесь, что зачищенная часть провода полностью помещается в контактном окне. Шина совместима с другими изделиями серии OptiKit BB и стандартными комплектующими КЭАЗ.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования внутри распределительных устройств. Никелированное покрытие предотвращает образование оксидов, снижая риск нагрева и искрения. Латунная основа обеспечивает стабильность при длительной работе под нагрузкой. Хотя номинальное напряжение указано как 100 В, шина рассчитана на применение в сетях до 400 В - это подтверждается заявленной конструкцией и материалами.

Преимущества

• Высокая надёжность контактов благодаря латуни и никелевому покрытию
• Удобство монтажа на DIN-рейке - не требует сверления или дополнительных крепёжных элементов
• Чёткая цветовая маркировка (синий) - отличает нулевую шину от фазных аналогов
• Работоспособность при экстремальных температурах - подходит для неотапливаемых помещений
• Стандартные размеры винтов и контактов - совместима с большинством инструментов и проводов

Ограничения применения

• Не предназначена для подключения проводов сечением более 10 мм2 - возможен перегрев и плохой контакт
• Не рекомендуется использовать в средах с повышенной химической агрессивностью - хотя латунь устойчива, никелевое покрытие может повредиться при воздействии кислот или солей
• Запрещено применять в цепях с током выше 100 А - превышение может вызвать оплавление контактов
• Не является заменой для главной заземляющей шины - служит только для внутреннего распределения в щите

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щитке
• Объединение PE-проводников в промышленном щите станка
• Распределение нуля между несколькими группами освещения в офисном здании
• Формирование нулевой шины в частных домах с системой TN-C-S

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше всего подходят медные провода 1–10 мм2
• Не смешивайте алюминиевые и медные провода на одной шине - возможна электрохимическая коррозия
• При использовании многожильных проводов используйте наконечники типа НШВИ - так контакт будет надёжнее
• Проверяйте затяжку винтов через год после установки - особенно в условиях вибраций (например, на заводах)
• Шина нулевая тип Стойка OptiKit BB-S-N-DIN-14-6х9 синий КЭАЗ имеет артикул 277832 - сохраняйте его при заказе запасных элементов
