Шина нулевая на DIN-изолятор типа Стойка ШНИ-6х9-14-С-С - YNN10-69-14P-K07 IEK

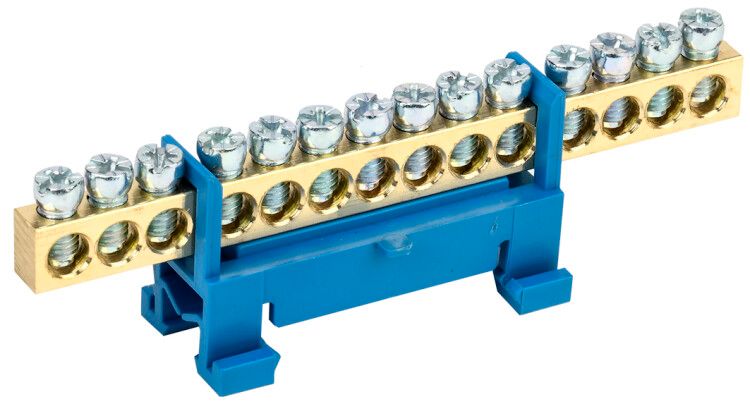

Шина нулевая на DIN-изоляторе тип Стойка ШНИ-6х9-14-С-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает компактное и безопасное распределение тока до 100 А, совместима с DIN-рейкой и рассчитана на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Шина нулевая на DIN-изоляторе тип Стойка ШНИ-6х9-14-С-С используется для сборки нулевых и защитных проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется единая точка подключения множества проводов. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах управления станков, конвейеров, освещения, HVAC-систем.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных мест: 14
• Диапазон сечений проводов: до 16 мм2
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Цвет корпуса: синий - стандартизированная цветовая маркировка для нулевых шин
• Температурный режим работы: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип поверхности: необработанная - сохраняет механическую прочность, не требует дополнительной защиты
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая ШНИ-6х9-14-С-С крепится на стандартную DIN-рейку шириной 35 мм с помощью изоляторов, расположенных по центру или по краям. Для надёжного соединения рекомендуется использовать наконечники-гильзы при подключении медных многожильных проводов - это предотвращает ослабление контакта и перегрев. Установка возможна как на рейку, так и непосредственно на стенку щита через угловые крепления. Обеспечивается гальваническая изоляция между шиной и металлическим корпусом щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2, применяемым к комплектным устройствам низковольтного распределения. Латунная основа и изолирующие элементы обеспечивают электробезопасность даже при повышенной влажности. Цветовое исполнение (синий) соответствует нормам маркировки N и PE-проводников.

Преимущества

• Высокая плотность контактов - 14 точек подключения в компактном формате
• Устойчивость к механическим нагрузкам благодаря латунному корпусу
• Стандартный монтаж на DIN-рейку - совместимость с большинством промышленных щитов
• Длительный срок службы - 15 лет без замены при правильной эксплуатации
• Поддержка одновременного подключения N и PE-проводников в одном модуле

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - риск перегрева и потери контакта
• Не следует использовать в средах с постоянным воздействием агрессивных химикатов - латунь может подвергаться коррозии
• Не рекомендуется для применения вне помещений без дополнительной герметизации - хотя работает при -40…+50 C, открытый доступ к влаге снижает долговечность
• Не является автономным устройством - требует наличия DIN-рейки или жесткой панели для фиксации

Примеры использования

• Щиты управления насосными станциями - объединение всех нулевых проводов двигателей
• Распределительные щиты офисных зданий - сборка PEN-проводников после входного автомата
• Автоматические линии производства - подключение защитных проводов к корпусам оборудования
• Аварийное освещение - централизованное подключение нулевых проводов от нескольких светильников

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2; используйте наконечники НШВИ или НШВ для многожильных проводов
• Затягивайте винты равномерно, без перекоса - чтобы не повредить латунные контакты
• При установке в щите с металлическим корпусом убедитесь, что изоляторы полностью отделяют шину от корпуса - иначе возникает риск замыкания
• Для удобства обслуживания выделяйте место рядом с шиной - минимум 10–15 мм свободного пространства вокруг каждого контакта
• Шина ШНИ-6х9-14-С-С от IEK совместима с другими изделиями серии - можно комбинировать с аналогичными фазными и заземляющими шинами того же бренда
