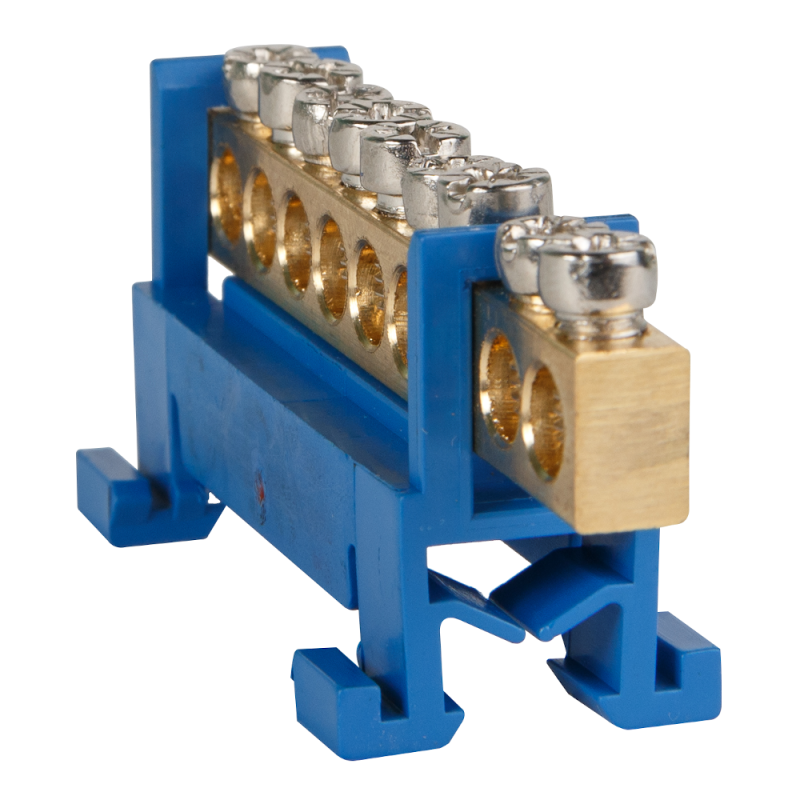

Шина нулевая тип Стойка OptiKit BB-S-N-DIN-8-6х9 синий | 277831 КЭАЗ

Шина нулевая тип Стойка BB-S-N-DIN-8-6х9 синий от КЭАЗ - компактное устройство для надёжного соединения нулевых и защитных проводников в щитах с напряжением до 400 В. Артикул 277831 подходит для монтажа на DIN-рейку и рассчитана на работу в условиях промышленной автоматизации.

Назначение и область применения

Шина нулевая тип Стойка BB-S-N-DIN-8-6х9 синий используется для объединения нескольких нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в распределительных щитах. Применяется в системах с напряжением до 400 В переменного и постоянного тока - например, в промышленных щитах управления, станциях автоматики, системах освещения и конвейерах. Подходит как для новых установок, так и для модернизации существующих щитов.

Технические характеристики

• Тип: шина нулевая, с возможностью подключения фазных проводников
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Номинальное напряжение: 100 В - указывает минимальную допустимую изоляцию; фактическая работа возможна до 400 В
• Количество контактов: 8 - позволяет подключить восемь проводников
• Диапазон сечений: 10 мм2 - оптимально для медных проводов сечением до 10 мм2
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Поверхность контактов: никелированное покрытие - снижает окисление, повышает долговечность соединений
• Диаметр монтажного винта: M4 - стандартный размер для зажимных болтов
• Рабочий температурный диапазон: от -40 до +50 C - работает в холодных цехах и жарких помещениях
• Способ монтажа: DIN-рейка с Ω-профилем - совместима со всеми стандартными рейками 35 мм

Совместимость и монтаж

Шина нулевая тип Стойка BB-S-N-DIN-8-6х9 синий легко крепится на любую DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на профиль - никаких инструментов не требуется. Провода подключаются через винты M4: затягивайте их моментом 0,5–0,7 Нм, чтобы не повредить резьбу. Убедитесь, что сечение провода не превышает 10 мм2 - более толстые провода не войдут в контактные гнёзда. После монтажа проверьте плотность соединений: слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности для оборудования до 400 В. Латунная основа и никелирование обеспечивают соответствие нормам по устойчивости к окислению и тепловому воздействию. Серия OptiKit BB от КЭAZ сертифицирована для использования в промышленных электроустановках согласно ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Высокая надёжность соединений благодаря латуни и никелированию - меньше риск возникновения “горячих” точек
• Удобный монтаж на DIN-рейку - экономит время при сборке щита
• Чёткая цветовая маркировка (синий) - отличает нулевые шины от фазных и заземляющих
• Стандартные размеры винтов M4 - совместима с обычным инструментом монтажника
• Работает в экстремальных температурах - подходит для холодных складов и жарких цехов

Ограничения применения

• Не предназначен для токов выше 100 А - превышение вызовет перегрев и деформацию
• Максимальное сечение провода - 10 мм2; нельзя использовать многожильные провода толще этого значения
• Не рекомендуется применять в средах с повышенной химической агрессивностью (например, в химических цехах без защиты корпуса)
• Не является изолирующим элементом - все подключаемые провода должны иметь собственную изоляцию

Примеры использования

• Подключение нулевых проводов от частотных преобразователей в промышленном щите
• Объединение PE-проводов от трёхфазных двигателей и светильников
• Сборка нулевой шины в щите управления конвейерной линией
• Замена старых перемычек в щитах после модернизации системы заземления

Практические советы

• Перед монтажом удалите изоляцию с проводов точно на длину, указанную в документации - слишком длинная изоляция мешает хорошему контакту
• Используйте калиброванный ключ для затяжки винтов M4 - переусиливать нельзя
• При использовании в щитах с высокой влажностью - контролируйте состояние контактов каждые 6 месяцев
• Артикул 277831 совместим с другими изделиями серии OptiKit BB - можно комбинировать с фазными и заземляющими шинами одного бренда
• Не используйте эту шину как замену заземляющей - она не имеет специальной маркировки PE и не предназначена для токов утечки
