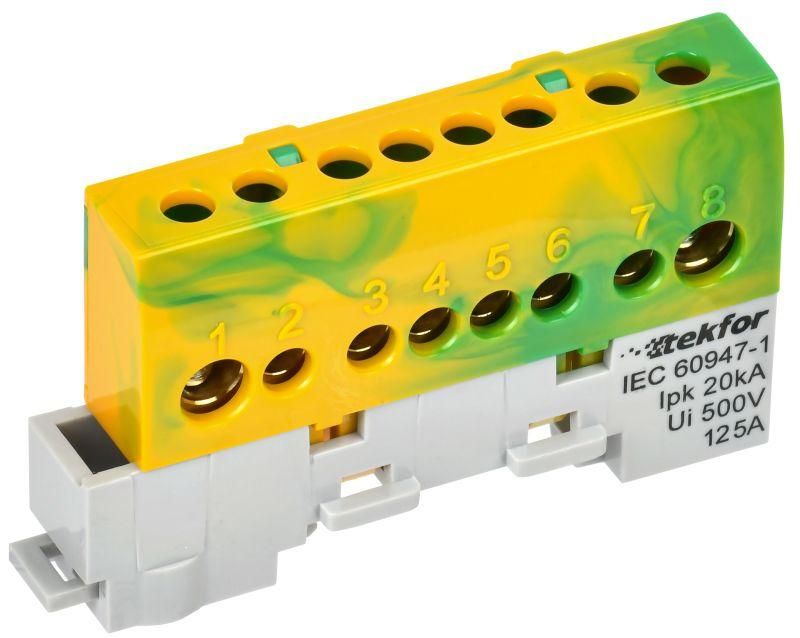

Шина PE "земля" изол. на универс. держ. 8х12-8-ЖЗ TEKFOR IEK TF-NN20-08-KL-K52

Шина PE земля изолированная на универсальном держателе 8х12-8-ЖЗ от IEK (ИЭК) - это надёжный элемент для организации систем заземления в распределительных щитах и технологических установках. Артикул tf-nn20-08-kl-k52 обеспечивает безопасное и устойчивое подключение защитных проводников благодаря изолированному креплению и латунным контактам.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 8х12-8-ЖЗ используется для объединения нескольких защитных проводников (PE) в одной точке. Подходит для монтажа в электрощитах жилых, промышленных и коммерческих объектов. Также применяется в составе технологического оборудования, где требуется надёжное заземление. Универсальный держатель позволяет закрепить шину на DIN-рейке или плоской поверхности.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать длительную нагрузку без перегрева;
• Материал контактов: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Тип поверхности: необработанная - сохраняет естественную прочность материала, не требует дополнительного покрытия;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и повышает безопасность;
• Прижимные винты: оцинкованная сталь - устойчивы к окислению, обеспечивают плотный контакт;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких условий;
• Относительная влажность: до 90 % - допустимо использование во влажных помещениях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина совместима с проводами до 16 мм2. Для медных многожильных проводов обязательна установка наконечников-гильз - это исключает ослабление контакта и перелом жил. Крепление осуществляется через универсальный держатель, который фиксируется на DIN-рейке шириной 35 мм. Диаметр отверстия под винт соответствует стандартным болтам M6. Монтаж выполняется без инструментов специального назначения - достаточно обычной отвёртки.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения. Негорючий изолятор снижает риск возгорания при аварийных режимах. Шина не содержит свинца и других запрещённых веществ, что делает её экологически безопасной.

Преимущества

• Универсальный держатель - легко монтируется в любом положении, даже в ограниченном пространстве;
• Высокая долговечность - латунные контакты не теряют проводимости со временем;
• Защита от случайного прикосновения - изоляция полностью покрывает токоведущую часть;
• Стандартные размеры - совместима с большинством типовых щитов и комплектующих IEK (ИЭК);
• Простота обслуживания - доступ к винтам для проверки затяжки без демонтажа всей системы.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP-класс защиты не указан, значит, не рассчитана на открытые уличные установки;
• Не рекомендуется использовать для фазных проводников - предназначена исключительно для PE-проводников;
• Не подходит для проводов сечением менее 1,5 мм2 - минимальный размер контакта не обеспечит надёжного соединения;
• Не следует применять в агрессивных химических средах - материал не защищён от воздействия кислот и щелочей.

Примеры использования

• Объединение всех защитных проводников в этажном распределительном щите;
• Подключение заземляющих шин к корпусам станков, насосов, вентиляционных установок;
• Формирование центральной точки заземления в автоматизированных линиях производства;
• Монтаж в щитах управления лифтов, эскалаторов, систем пожарной сигнализации.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - используйте гильзы для многожильных медных проводов;
• Затягивайте винты усилием 0,8–1,0 Нм - слишком слабый контакт вызовет нагрев, слишком сильный - повредит резьбу;
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной влажности;
• При использовании в щитах с большим количеством проводов - учитывайте посадочный размер держателя (8×12 мм) - он не подходит для крупногабаритных щитов с жесткими рамками;
• Артикул tf-nn20-08-kl-k52 - это именно модель с изоляцией; аналоги без изолятора нельзя использовать там, где есть риск прикосновения к токоведущим частям.
