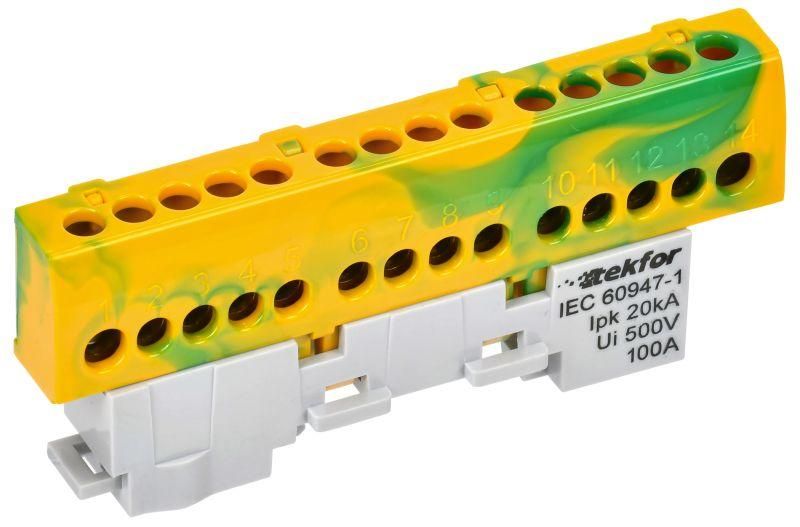

Шина PE "земля" изол. на универс. держ. 6х9-14-ЖЗ TEKFOR IEK TF-NN10-14-KL-K52

Шина PE земля изолированная на универсальном держателе 6x9-14-ЖЗ от IEK (ИЭК), артикул tf-nn10-14-kl-k52, предназначена для надёжного и безопасного подключения защитных проводников в распределительных щитах и технологических системах. Уникальный дизайн с изоляцией позволяет использовать её там, где требуется исключить случайные замыкания.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 6x9-14-ЖЗ используется для организации системы защитного заземления (PE) в электрических щитах. Подходит для установки в силовые, осветительные и автоматизированные распределительные устройства. Может применяться как в промышленных, так и в бытовых объектах - например, в щитах жилых домов, производственных цехах, насосных станциях и на конвейерах.

Технические характеристики

• Материал контактной части: латунь - обеспечивает высокую проводимость и устойчивость к коррозии;
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, подходят для длительной эксплуатации;
• Изолятор: негорючий пластик - предотвращает возгорание и снижает риск поражения током;
• Размеры контакта: 6×9 мм - совместима с проводами сечением до 14 мм2;
• Температурный режим: от –40 C до +50 C - работает в суровых условиях;
• Влажность: допустимо до 90% - подходит для помещений с повышенной влажностью, кроме постоянного контакта с водой.

Совместимость и монтаж

Универсальный держатель позволяет закрепить шину на DIN-рейке 35 мм - стандартной для большинства современных щитов. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это предотвращает перелом жил и гарантирует плотный контакт. Шина не требует специальных инструментов: достаточно обычного крестовой отвёртки для затяжки винтов. Максимальное сечение подключаемого провода - 14 мм2; большие провода не войдут в зажим.

Безопасность и стандарты

Шина соответствует требованиям безопасности для электроустановок, используемых в России и странах ЕАЭС. Негорючий материал изолятора соответствует нормам по противопожарной защите. Отсутствие открытых токоведущих частей снижает риск травматизма при обслуживании. Однако шина не имеет защиты IP - не предназначена для установки во влажных или пыльных местах вне корпуса.

Преимущества

• Изолированный корпус - минимизирует вероятность КЗ между соседними шинами;
• Латунные контакты - обеспечивают долговечность и стабильную передачу тока даже при значительных нагрузках;
• Стандартный крепление на DIN-рейку - легко интегрируется в существующие щиты без доработок;
• Высокая термостойкость - сохраняет работоспособность при экстремальных температурах.

Ограничения применения

• Не предназначен для подключения одножильных проводов сечением больше 14 мм2 - попросту не поместятся в зажим;
• Не рассчитана на работу в условиях постоянного воздействия воды - не имеет герметизации;
• Не рекомендуется для установки в открытом виде на улице или в сырых помещениях без корпуса;
• Требует обязательного оконцевания многожильных проводов - игнорирование этого правила приведёт к плохому контакту и нагреву.

Примеры использования

• Подключение защитных проводников в этажных щитах многоквартирных домов;
• Объединение заземляющих проводов от оборудования на производстве - станки, насосы, вентиляторы;
• Формирование шины PE внутри распределительных пунктов (ЩРП) и ячеек КРУ;
• Системы заземления в гаражах, тепличных комплексах и других объектах с повышенной влажностью.

Практические советы

• Перед монтажом проверьте сечение провода - если оно близко к 14 мм2, лучше выбрать наконечник с запасом по внутреннему диаметру;
• Затягивайте винты равномерно, без усилия - перетяжка повредит латунный контакт;
• Если в щите несколько таких шин, соблюдайте интервал между ними - изоляция не даёт 100% защиты при очень маленьком расстоянии;
• Для удобства обслуживания можно отметить каждую точку подключения этикеткой - особенно важно в сложных системах с множеством заземлённых устройств;
• Шина IEK (ИЭК) tf-nn10-14-kl-k52 совместима с другими элементами серии TEKFOR - можно комбинировать с аналогичными PE/N-шинами для унификации сборки.
