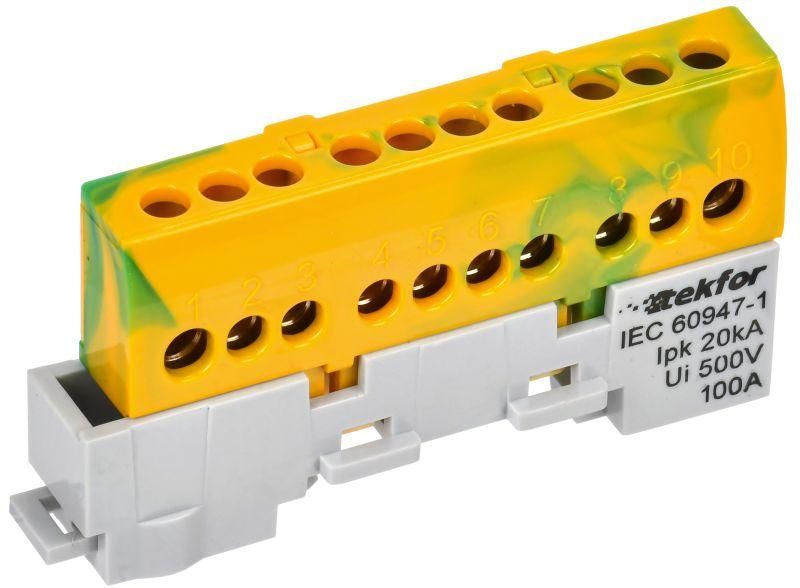

Шина PE "земля" изол. на универс. держ. 6х9-10-ЖЗ TEKFOR IEK TF-NN10-10-KL-K52

Шина PE земля изолированная на универсальном держателе 6x9-10-ЖЗ от IEK (ИЭК), артикул tf-nn10-10-kl-k52, предназначена для надёжного и безопасного подключения защитных проводников в распределительных щитах и технологическом оборудовании. Уникальный дизайн с изоляцией позволяет использовать её там, где требуется исключить случайные замыкания.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 6x9-10-ЖЗ используется для создания единой точки заземления в электрических щитах. Подходит для присоединения защитных проводников (PE) в системах TN-S и TN-C-S. Применяется в бытовых, промышленных и коммерческих установках - например, в щитах управления насосами, конвейерами, освещением и автоматикой.

Технические характеристики

• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, подходят для длительной эксплуатации;
• Изолятор: негорючий пластик - снижает риск возгорания и предотвращает случайные контакты;
• Размеры: 6×9 мм - соответствует стандартным сечениям проводов; длина 10 мм - оптимальна для плотной сборки;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых условиях, кроме постоянного погружения.

Совместимость и монтаж

Шина PE земля изолированная на универсальном держателе 6x9-10-ЖЗ крепится на DIN-рейку стандартной ширины 35 мм. Для подключения используются медные многожильные провода сечением до 10 мм2. Обязательно применение наконечников-гильз - без них возможен перегрев и ослабление контакта. Каждый винт рассчитан на один провод. Максимальное количество точек подключения - 10.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Негорючий изолятор обеспечивает класс защиты от возгорания UL94 V-0. Шина не содержит свинца и других токсичных веществ, что делает её экологически безопасной для монтажа в закрытых помещениях.

Преимущества

• Универсальный держатель - легко монтируется на любые DIN-рейки без дополнительных креплений;
• Изолированный корпус - минимизирует риск поражения током и короткого замыкания между соседними шинами;
• Латунные контакты - обеспечивают долговечность даже при частых демонтажах;
• Чёткая маркировка - каждая точка подключения имеет номер, упрощает обслуживание и диагностику.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический эффект и разрушение контакта;
• Не рекомендуется для открытых площадок без защиты от прямого попадания воды - IP-класс не указан, изоляция не герметична;
• Максимальный ток не указан производителем - не следует использовать в цепях выше 100 А без проверки совместимости с другими элементами щита;
• Не применяется в взрывоопасных зонах - отсутствует сертификация Ex.

Примеры использования

• Щитовая сборка в офисном здании - объединяет все защитные проводники от розеток и светильников;
• Автоматизация производства - служит общей точкой заземления для станков и датчиков;
• Аварийное освещение - обеспечивает надёжную связь с контуром заземления в случае отключения питания;
• Подстанции малой мощности - используется как вторичная шина заземления после главной.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - он должен точно соответствовать 6–10 мм2;
• Обязательно используйте наконечники-гильзы для многожильных проводов - это продлит срок службы контакта;
• Не затягивайте винты слишком сильно - можно повредить резьбу или деформировать латунный контакт;
• При групповой установке нескольких шин оставляйте минимальный зазор 10 мм между ними для лучшего теплоотвода;
• Проверяйте целостность изоляции перед первым включением - трещины или сколы требуют замены.
