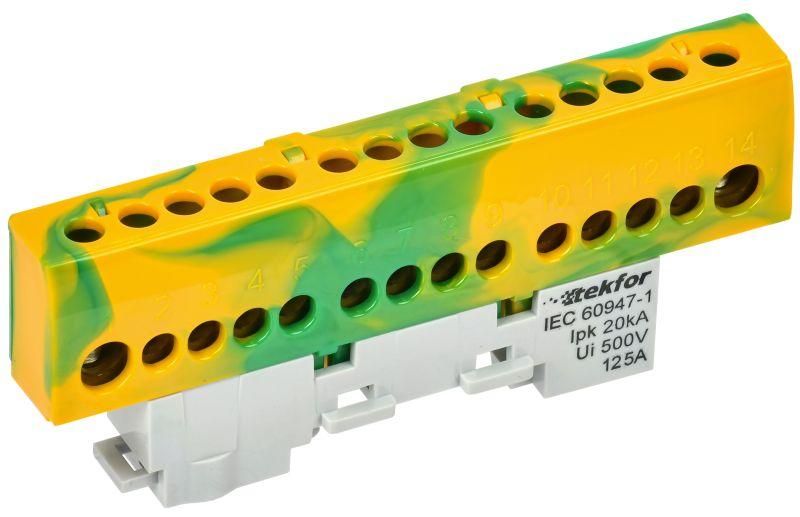

Шина PE "земля" изол. на универс. держ. 8х12-14-ЖЗ TEKFOR IEK TF-NN20-14-KL-K52

Шина PE земля изолированная на универсальном держателе 8x12-14-ЖЗ от IEK (ИЭК) - это надёжное решение для организации защитного заземления в распределительных щитах и технологических системах. Артикул tf-nn20-14-kl-k52 обеспечивает безопасное соединение до 14 проводников с сечением до 25 мм2, что делает её удобным элементом для монтажа в условиях повышенной нагрузки.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 8x12-14-ЖЗ используется для создания единой точки заземления в электрических установках. Она позволяет надёжно соединить несколько защитных проводников (PE) или нулевых (PEN) в одном месте - например, в щите освещения, силовом шкафу или на производственной линии. Подходит для стационарных installations, где требуется высокая надёжность и доступ к множеству точек подключения.

Технические характеристики

• Количество контактов: 14 - возможность подключения до 14 проводников;
• Диапазон сечений: до 25 мм2 - совместима с медными и алюминиевыми жилами указанного сечения;
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Прижимные винты: оцинкованная сталь - защищены от ржавчины;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и соответствует требованиям пожарной безопасности;
• Рабочая температура: от –40 C до +50 C - работает в суровых климатических условиях;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, кроме постоянного воздействия воды.

Совместимость и монтаж

Универсальный держатель позволяет закрепить шину на DIN-рейке 35 мм - стандартной для большинства современных щитов. Монтаж выполняется одним движением: шина просто защёлкивается на рейке. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это исключает ослабление контакта и повреждение жил при затяжке винта. Каждый контакт имеет метку для быстрой идентификации. Нельзя использовать шину для подключения одножильных проводов без наконечника - риск повреждения латунного контакта.

Безопасность и стандарты

Шина PE земля изолированная на универсальном держателе 8x12-14-ЖЗ изготовлена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Негорючий изолятор снижает риск возгорания при аварийных режимах. Конструкция исключает доступ к токоведущим частям при установленной шине - безопасна для обслуживания даже при наличии напряжения на соседних цепях.

Преимущества

• Высокая плотность контактов - 14 точек на компактной платформе 8×12–14 мм;
• Стандартный крепёж на DIN-рейку - совместима с любыми типовыми щитами;
• Латунные контакты обеспечивают долгий срок службы без потери проводимости;
• Изолированный корпус минимизирует риск случайного касания токоведущих элементов;
• Подходит для работы в широком диапазоне температур - идеальна для холодных складов и жарких цехов.

Ограничения применения

• Не предназначен для подключения проводов сечением более 25 мм2 - возможен перегрев и деформация контакта;
• Не рассчитана на постоянное погружение в воду - IP-класс защиты не указан, поэтому запрещено использование в открытых, сырых местах без дополнительной защиты;
• Не рекомендуется для переменного тока выше 125 А - превышение нагрузки вызывает нагрев и выход из строя;
• Не применяется в качестве фазной шины - только для PE/PEN-проводников.

Примеры использования

• Щитовые комнаты в офисных зданиях - объединение всех защитных проводников от розеток и светильников;
• Производственные линии - заземление двигателей, станков и автоматики;
• Аварийные системы освещения - обеспечение надёжного контура заземления для UPS и генераторов;
• Объекты с высокими требованиями к электробезопасности - больницы, детские учреждения, химические производства.

Практические советы

• Перед монтажом проверьте сечение каждого провода - используйте наконечники-гильзы для многожильных жил, чтобы избежать “выбивания” проводов из контакта;
• Затягивайте винты моментом 0,5–0,7 Нм - слишком слабая затяжка вызывает нагрев, слишком сильная - повредит резьбу;
• При использовании в условиях высокой влажности (например, в подвале) дополнительно герметизируйте место входа проводов термоусадкой;
• Проверяйте целостность изолятора перед каждым обслуживанием - трещины или следы оплавления требуют замены шины;
• Arтикул tf-nn20-14-kl-k52 - это серия TEKFOR от IEK; аналогичные модели с другим числом контактов (например, 8 или 20) имеют те же параметры, но отличаются количеством точек подключения.
