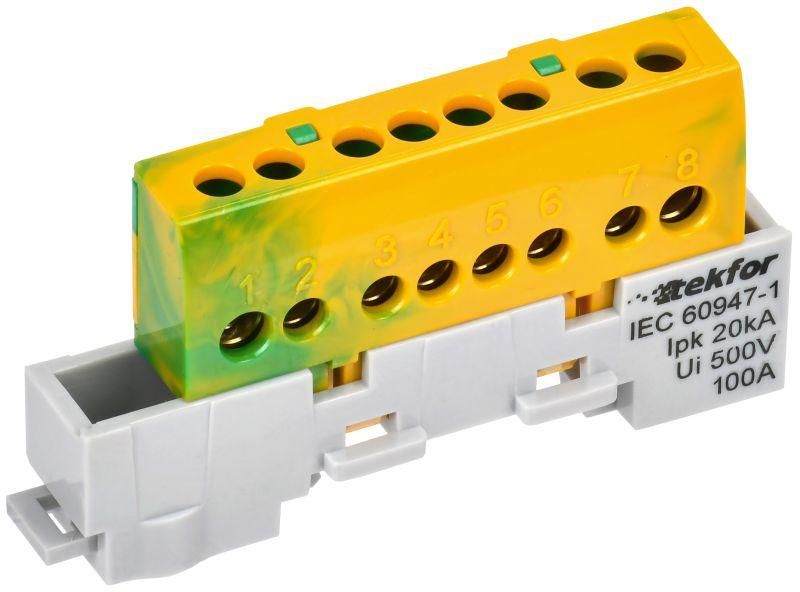

Шина PE "земля" изол. на универс. держ. 6х9-8-ЖЗ TEKFOR IEK TF-NN10-08-KL-K52

Шина PE земля изолированная на универсальном держателе 6х9-8-ЖЗ от IEK (ИЭК) - это надёжный элемент для организации защитного заземления в распределительных щитах и технологических системах. Артикул tf-nn10-08-kl-k52 обеспечивает безопасное и устойчивое подключение защитных проводников благодаря изолированной конструкции и прочному креплению.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 6х9-8-ЖЗ используется для объединения нескольких защитных проводников (PE) в одной точке. Применяется в электрощитах жилых, промышленных и коммерческих объектов, а также в составе оборудования, где требуется централизованное заземление. Подходит для установки внутри щитовых шкафов, на DIN-рейке или других поверхностях с помощью универсального крепления.

Технические характеристики

• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, подходят для длительной эксплуатации;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и повышает безопасность;
• Размеры контактов: 6×9 мм - соответствует стандартным сечениям проводов для заземления;
• Количество мест подключения: 8 - позволяет подсоединить до восьми проводников;
• Рабочая температура: от –40 C до +50 C - работает в суровых условиях;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина PE земля изолированная на универсальном держателе 6х9-8-ЖЗ совместима с проводами сечением до 16 мм2. Для медных многожильных проводов обязательна установка наконечников-гильз - это исключает ослабление контакта и перелом жил. Крепится на DIN-рейку стандартной ширины 35 мм. Универсальный держатель позволяет фиксировать шину и на плоских поверхностях с помощью болтов или саморезов. Монтаж выполняется при выключенном питании; затяжка винтов - усилием 0,5–0,7 Нм, чтобы не повредить резьбу.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электроустановок. Использование негорючего изолятора снижает риск возгорания. Шина не имеет сертификата по ГОСТ Р 50030.5.1 или IEC 60947, так как является комплектующим элементом, а не самостоятельным аппаратом. Однако её применение в рамках правильно спроектированной системы заземления обеспечивает соответствие нормам ПУЭ и ГОСТ 30331.1.

Преимущества

• Изолированный корпус минимизирует риск поражения током при обслуживании;
• Латунные контакты обеспечивают долговечность и стабильную передачу тока;
• Универсальное крепление упрощает установку в любых типах щитов;
• Высокая плотность подключений (8 точек) экономит место в щите;
• Стандартные габариты позволяют использовать с другими изделиями серии TEKFOR.

Ограничения применения

• Не предназначен для подключения одножильных проводов большого сечения (>16 мм2);
• Не рассчитана на постоянное погружение в воду - IP-защита не указана, поэтому не применяется в открытых или сырых зонах без защиты;
• Не следует использовать в качестве фазной или нулевой шины - только для PE-проводников;
• При использовании в условиях частых вибраций рекомендуется проверять затяжку винтов каждые 6–12 месяцев.

Примеры использования

• Подключение защитных проводников от автоматов, УЗО и дифавтоматов в квартирном щитке;
• Объединение заземляющих проводов от металлических корпусов станков, насосов, вентиляционных систем;
• Централизация заземления в распределительных пунктах промышленных линий;
• Монтаж в щитах управления на объектах с высокими требованиями к электробезопасности - пищевые производства, медицинские учреждения.

Практические советы

• Перед монтажом всегда проверяйте, что все провода имеют качественные наконечники - это гарантирует надёжный контакт и предотвращает нагрев;
• Не смешивайте на одной шине провода разного сечения - лучше использовать отдельные шины для разных групп нагрузок;
• При установке в щитах с ограниченным пространством учитывайте, что шина занимает около 8 модулей (17,5 мм каждый);
• Для удобства обслуживания помечайте каждый провод маркером или биркой - особенно важно при ремонте;
• Шина PE земля изолированная на универсальном держателе 6х9-8-ЖЗ от IEK (ИЭК) - оптимальный выбор для проектов, требующих сочетания цены, надёжности и стандартизации в серии TEKFOR.
