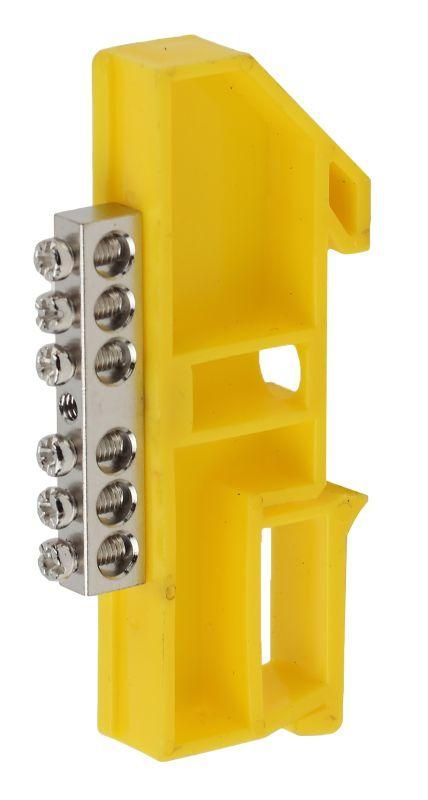

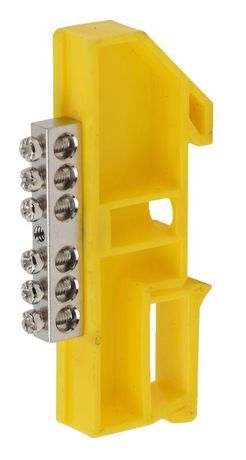

Шина PE "Земля" на DIN-изол ШНИ-6х9-6 никелированная Д-Желтый (10/250/9000) NO-222-90-1 | Б0044139 ЭРА

Шина PE "Земля" на DIN-изоляторе ШНИ-6х9-6 никелированная желтая NO-222-90-1 от ЭРА предназначена для надёжного заземления в распределительных щитах. Её никелированная поверхность и изолированная установка обеспечивают долговечность и безопасность даже в условиях повышенной влажности.

Назначение и область применения

Шина NO-222-90-1 используется для создания единой точки заземления (PE) в электрических щитах. Подходит для подключения защитных проводников от автоматических выключателей, УЗО, оборудования и других устройств. Применяется в жилых, коммерческих и промышленных объектах - например, в щитах квартир, цехов, насосных станциях и системах освещения.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева
• Количество контактов: 6 - позволяет подключить до шести проводников
• Рабочее напряжение: 380 В - соответствует сетям TN-S и TN-C-S
• Сечение подключаемого провода: 10–25 мм2 - совместима с медными проводниками стандартных сечений
• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии
• Покрытие: никелированное - повышает антикоррозийные свойства и снижает окисление контактов
• Толщина: 9 мм - оптимальная жесткость для монтажа на DIN-рейку
• Просвет от задней панели: 24 мм - позволяет свободно устанавливать шину рядом со стенкой щита
• Изоляционный монтаж: да - корпус из самозатухающего пластика предотвращает случайные замыкания на металлический корпус щита
• Способ монтажа: на DIN-рейку - стандартная фиксация для современных распределительных щитов

Совместимость и монтаж

Шина NO-222-90-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый контакт рассчитан на один проводник сечением 10–25 мм2. Перед подключением проверьте, что все провода зачищены на 8–10 мм и не имеют повреждений изоляции. Накручивайте клеммные болты равномерно, чтобы не деформировать латунную шину. Не используйте силовые инструменты - момент затяжки должен быть мягким, но достаточным для плотного контакта.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к изолированным элементам в электроустановках. Материал изолятора - самозатухающий пластик, что исключает распространение горения при перегрузке. Никелированное покрытие снижает риск образования оксидов на контактах, сохраняя низкое переходное сопротивление. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для компонентов распределительных устройств.

Преимущества

• Увеличенный просвет (24 мм) между шиной и задней стенкой щита - удобство при прокладке кабелей и сборке
• Никелирование - продлевает срок службы контактов в агрессивной среде (высокая влажность, запылённость)
• Изолирующая основа - исключает необходимость в дополнительных изоляционных планках
• Стандартные габариты - легко заменяет аналогичные шины других производителей
• Высокая теплостойкость латуни - работает стабильно при температуре до +70C

Ограничения применения

• Не предназначен для подключения проводников меньше 10 мм2 - возможен плохой контакт и перегрев
• Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или химически активных паров
• Не является фазной шиной - применяется только для PE (защитного заземления) и N (нулевого) проводников
• Не допускается использование с многожильными проводами без наконечников - требуется обжим

Примеры использования

• Подключение защитных проводников от автоматов в этажном щите квартиры
• Объединение заземляющих проводов от станков, конвейеров и осветительных приборов в производственном цехе
• Формирование общей шины PE в щите управления лифтом или HVAC-системой
• Замена старой шины в модернизируемом распределительном щите

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод не будет надёжно зажат, слишком толстый - не войдёт в клемму
• Используйте наконечники (например, НШВИ) для многожильных проводов - это повысит надёжность контакта
• При групповой установке нескольких шин соблюдайте минимальный интервал между ними - не менее 10 мм для теплоотвода
• Проверяйте контакт после первого включения - через несколько часов снова подтяните клеммы, так как металл может немного “усесться”
• Шина NO-222-90-1 от ЭРА совместима с большинством щитов серий EKF, IEK, Schneider Electric, ABB - проверьте только глубину монтажной рейки
