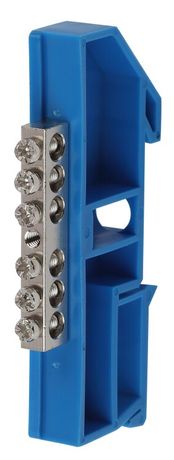

Шина N "Ноль" на DIN-изол ШНИ-6х9-6 никелированная Д-Синий (10/250/9000) NO-222-84-1 | Б0044133 ЭРА

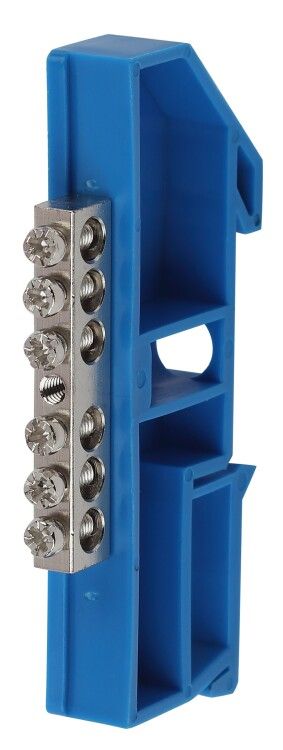

Шина нулевая на DIN-изолаторе ШНИ-6х9-6 никелированная синяя NO-222-84-1 - это надёжный элемент для распределения нулевого и защитного провода в щитах автоматики. Бренд ЭРА обеспечивает соответствие требованиям промышленного монтажа, а никелированное покрытие повышает долговечность в условиях повышенной влажности.

Назначение и область применения

Шина нулевая на DIN-изолаторе ШНИ-6х9-6 никелированная синяя NO-222-84-1 используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в системах TN-S и TN-C-S, где требуется надёжное и изолированное соединение нескольких проводов. Подходит для установки в бытовых, коммерческих и промышленных щитах - например, в щитах управления станков, освещения, конвейеров и систем аварийного питания.

Технические характеристики

• Тип: шина нулевая с изоляцией
• Номинальный ток: 100 А
• Рабочее напряжение: до 380 В
• Количество контактных точек: 6
• Сечение подключаемых проводов: 10–25 мм2
• Основной материал: латунь
• Покрытие: никелированное (повышает коррозионную стойкость)
• Толщина шины: 9 мм
• Просвет между шиной и задней стенкой щита: 24 мм
• Способ монтажа: крепление на DIN-рейку
• Цвет изолятора: синий (стандарт для N/PE-шин)
• Изоляция: да, выполнена из самозатухающего пластика

Совместимость и монтаж

Шина нулевая на DIN-изолаторе ШНИ-6х9-6 никелированная синяя NO-222-84-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Каждый контакт рассчитан на один проводник сечением 10–25 мм2. Для монтажа достаточно зафиксировать шину на рейке, затем зажать провода винтами - не требует дополнительных креплений. Убедитесь, что просвет 24 мм позволяет свободно размещать шину даже в плотно заполненных щитах. Никелированное покрытие снижает риск окисления при частом обслуживании.

Безопасность и стандарты

Изолятор выполнен из самозатухающего пластика, соответствующего нормам пожаробезопасности. Материал латуни и никелирование обеспечивают устойчивость к химическим воздействиям и влаге. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектных устройств низковольтного распределения. Цвет синий соответствует принятому цветовому коду для нулевых и защитных проводников.

Преимущества

• Изолированный монтаж исключает случайные замыкания на корпус щита
• Никелированное покрытие увеличивает срок службы в агрессивных средах
• Высокая теплопроводность латуни позволяет выдерживать длительную нагрузку 100 А без перегрева
• Удобство сборки: все 6 контактов расположены равномерно, позволяют легко организовать групповое подключение
• Стандартный форм-фактор совместим с большинством серийных щитов

Ограничения применения

• Не предназначен для подключения проводов меньше 10 мм2 - возможна плохая фиксация
• Не рекомендуется использовать в местах с постоянным погружением в воду - хотя IP-класс не указан, изолятор не герметичен
• Максимальное сечение 25 мм2 - для больших проводов потребуется другая шина
• Не является заменой главной заземляющей шине (ГЗШ) в случае её обязательного наличия по проекту

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования в промышленном щите
• Распределение PEN-проводника после входного автомата в системе TN-C-S
• Формирование группы нулей для цепей управления в пультах станков

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 10–25 мм2 - меньшие провода могут выпасть из контакта
• При затяжке винтов используйте отвертку с регулируемым моментом - переусиливать нельзя, можно повредить латунь
• Учитывайте просвет 24 мм при планировании размещения шины - особенно в узких щитах с множеством модулей
• Для удобства обслуживания пометьте каждый провод перед подключением - так проще найти нужную цепь при диагностике
• Шина ШНИ-6х9-6 никелированная синяя NO-222-84-1 от ЭРА совместима с другими изделиями бренда - можно собирать унифицированные решения
